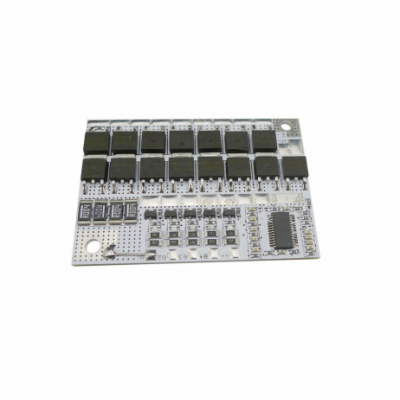

வெள்ளை 4S 100A LiFePO4 லித்தியம் பேட்டரி பாதுகாப்பு PCB பலகை
லித்தியம் பேட்டரி பேக்குகளுக்கான உயர் செயல்திறன் பாதுகாப்பு பலகை
- ஒற்றை செல் பேட்டரி ஓவர்சார்ஜ் பாதுகாப்பு மின்னழுத்தம்: 3.61-3.69 V
- ஒற்றை செல் பேட்டரி ஓவர்சார்ஜ் பாதுகாப்பு மீட்டெடுப்பு மின்னழுத்தம்: 3.5-3.6 V
- ஓவர்சார்ஜ் பாதுகாப்பு தாமதம்: 1.5-2.5 வி
- ஒற்றை செல் பேட்டரி ஓவர்-டிஸ்சார்ஜ் பாதுகாப்பு மின்னழுத்தம்: 2.27-2.43 V
- ஒற்றை செல் பேட்டரி ஓவர்-டிஸ்சார்ஜ் பாதுகாப்பு மீட்பு மின்னழுத்தம்: 2.45-2.65 V
- அதிக சார்ஜ் பாதுகாப்பு மின்னோட்டம்: 100A
- அதிகப்படியான வெளியேற்ற பாதுகாப்பு மின்னோட்டம்: 100A
- அதிகப்படியான வெளியேற்ற பாதுகாப்பு தாமதம்: 0.5-1.5 S
- வெப்பநிலை பாதுகாப்பு: ஆம், வெப்பநிலை கட்டுப்பாட்டு இடைமுகத்துடன்
- பாதுகாப்பைத் துண்டிக்கவும்: ஆம்
- பற்றாக்குறை பாதுகாப்பு: ஆம்
- பற்றாக்குறை தாமதம்: 100-600 யூஎஸ்
- பற்றாக்குறை பாதுகாப்பு மீட்பு முறை: சுமையை விடுவிக்கவும்.
- தொடர்பு வெளியேற்ற மின்னோட்டம்: 80A
- சினோப்லைன் வெளியேற்ற மின்னோட்டம்: 60A
- சார்ஜிங் மின்னோட்டம்: 60A
- இருப்பு செயல்பாடு: ஆம்
- ஆம்பியர் இருப்பு (தற்போதைய): 50MA
- மின்னழுத்த சமநிலை துல்லியம்: 3.355-3.455 V
முக்கிய அம்சங்கள்:
- வெவ்வேறு சரம் உள்ளமைவுகளுக்கு சரிசெய்யக்கூடியது
- துண்டிப்பு, அதிக மின்னோட்டம், அதிக வெளியேற்றம் மற்றும் அதிக சார்ஜ் பாதுகாப்பை ஆதரிக்கிறது
- 15 உயர்-சக்தி மிகக் குறைந்த எதிர்ப்பு MOS குழாய்களுடன் பொருத்தப்பட்டுள்ளது.
- பல்வேறு வகையான லித்தியம் பேட்டரி பொதிகளுடன் பயன்படுத்தலாம்
ஒரே போர்ட் மற்றும் வெவ்வேறு போர்ட்டுகளுக்கு பொதுவான பயன்பாடான பாதுகாப்பு பலகை, 15 உயர்-சக்தி அதி-குறைந்த எதிர்ப்பு MOS குழாய்களைப் பயன்படுத்துகிறது (8 வெளியேற்றம், சார்ஜிங் 7), அதே போர்ட் பயன்முறையில் டிஸ்சார்ஜ் மின்னோட்டம் 60A ஐ ஆதரிக்க முடியும், மின்னோட்டம் 60A ஐ சார்ஜ் செய்கிறது; வெவ்வேறு போர்ட் பயன்முறை மின்னோட்டத்தை 80A ஐ வெளியேற்றுகிறது, மின்னோட்டம் 60A ஐ சார்ஜ் செய்கிறது. LMO, டெர்னரி லித்தியம் பேட்டரி, LCO (3.7V) பேட்டரி பேக்குகள் போன்றவற்றுக்குப் பயன்படுத்தலாம்.
படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
