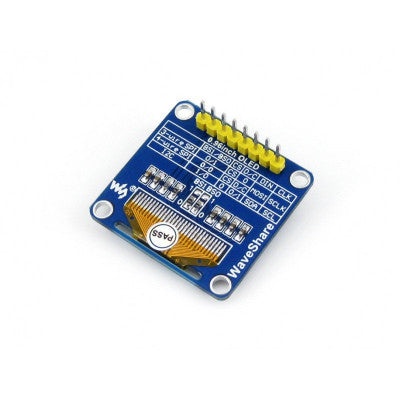

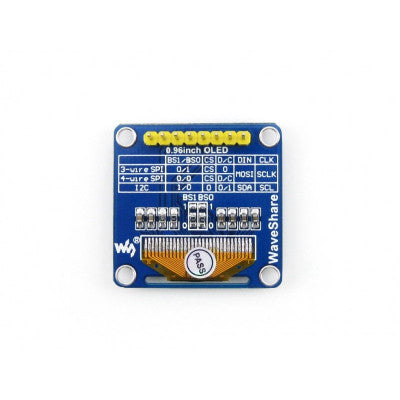

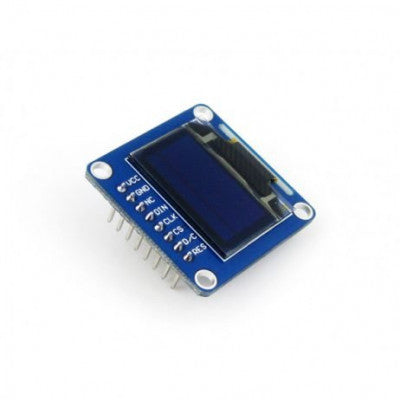

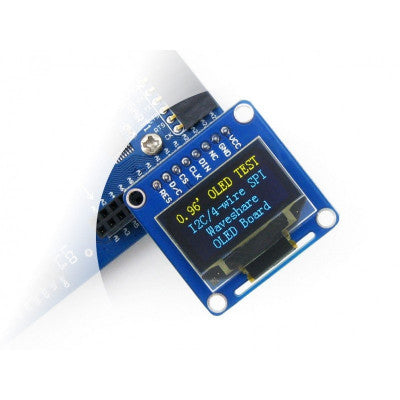

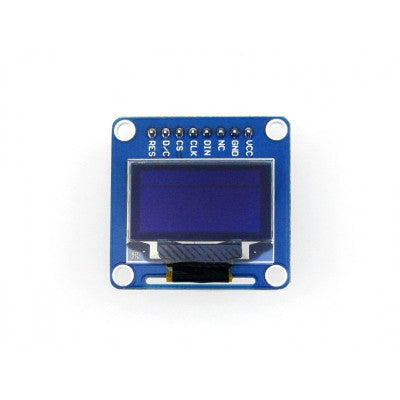

வேவ்ஷேர் 2.44 செ.மீ (0.96 இன்ச்) OLED டிஸ்ப்ளே (B)
SPI/I2C இடைமுகங்களுடன் கூடிய உயர்-மாறுபாடு கொண்ட அல்ட்ரா-சிறிய காட்சி தொகுதி
- டிரைவர் சிப்: SSD1306
- இடைமுகம்: 3-கம்பி SPI, 4-கம்பி SPI, I2C
- தெளிவுத்திறன்: 128 x 64
- காட்சி அளவு: 2.44 செ.மீ (0.96 அங்குலம்)
- நிறங்கள்: 1/4 மஞ்சள் பிரிவு, 3/4 நீல பிரிவு
- காணக்கூடிய கோணம்: >160
- இயக்க வெப்பநிலை(°C): -20~70
- சேமிப்பு வெப்பநிலை(°C): -30~80
- இயக்க மின்னழுத்தம்: 3.3V / 5V
- நீளம் (செ.மீ): 3.3 செ.மீ.
- அகலம் (செ.மீ): 3.3 செ.மீ.
- உயரம் (செ.மீ): 3 செ.மீ.
- எடை (கிராம்): 5 கிராம்
சிறந்த அம்சங்கள்:
- சிறந்த தரம்
- வசதிக்காக மாற்றக்கூடிய IIC முகவரி
- நான்கு சதுர துளைகளுடன் எளிதான நிறுவல்
இந்த Waveshare OLED டிஸ்ப்ளே தொகுதி, பின்னொளி இல்லாத உயர்-மாறுபட்ட திரையாகும், இது சிறிய காட்சி தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றது. இது SPI/I2C தொடர்பு இடைமுகங்களை ஆதரிக்கிறது மற்றும் Raspberry Pi, Jetson Nano, Arduino மற்றும் STM32 போன்ற பல்வேறு வன்பொருள் தளங்களுடன் இணக்கமானது. OLED திரைகள் LCDகளை விட அதிக பிரகாசம், சுய-உமிழ்வு, அதிக மாறுபாடு விகிதம், மெலிதான அவுட்லைன், பரந்த பார்வை கோணம், பரந்த வெப்பநிலை வரம்பு மற்றும் குறைந்த மின் நுகர்வு உள்ளிட்ட நன்மைகளை வழங்குகின்றன. தொகுதி 3 இயக்கி இடைமுகங்களை வழங்குகிறது: 3-வயர் SPI, 4-வயர் SPI மற்றும் I2C.
பின் வரையறை:
1. GND: பவர் கிரவுண்ட்
2. VCC: பவர் பாசிட்டிவ்
3. SCL: சீரியல் கடிகாரக் கோடு
4. SDA: சீரியல் டேட்டா வயர்
தொகுப்பு உள்ளடக்கியது:
1 x 2.44 செ.மீ (0.96 அங்குலம்) OLED டிஸ்ப்ளே (B)
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
