UC1854 ஆக்டிவ் பவர் ஃபேக்டர் கரெக்ஷன் டிவைஸ்
மின் இணைப்பு மின்னோட்டத்தை உகந்த முறையில் பயன்படுத்தி, விலகலைக் குறைக்கவும்.
- விநியோக மின்னழுத்தம் VCC: 35 V
- உள்ளீட்டு மின்னழுத்தம்: 11 V
- கேட் டிரைவர் மின்னோட்டம்: 1.5 ஏ
- தொடர்ச்சியான உள்ளீட்டு மின்னோட்டம்: 0.5 ஏ
- இயக்க வெப்பநிலை: -65 முதல் 150 °C வரை
- தொடர்புடைய ஆவணம்: UC3854 IC தரவுத் தாள்
சிறந்த அம்சங்கள்:
- PWM ஐ 0.99 பவர் காரணியாகக் கட்டுப்படுத்தவும்
- வரி-தற்போதைய விலகலை < 5% ஆக வரம்பிடவும்
- ஃபீட் ஃபார்வர்டு லைன் ஒழுங்குமுறை
- குறைந்த இரைச்சல் உணர்திறன்
UC1854, மின் அமைப்புகளுக்கு ஆக்டிவ்-பவர் காரணி திருத்தத்தை வழங்குகிறது, அவை கோடுகளிலிருந்து சைனூசாய்டல் மின்னோட்டத்தை எடுப்பதை உறுதி செய்கிறது. இது ஒரு மின்னழுத்தம் மற்றும் மின்னோட்ட பெருக்கி, அனலாக் பெருக்கி மற்றும் வகுப்பி மற்றும் ஒரு நிலையான அதிர்வெண் PWM ஆகியவற்றை ஒருங்கிணைக்கிறது. கூடுதலாக, இது ஒரு பவர் MOSFET இணக்கமான கேட் டிரைவர், 7.5-V குறிப்பு மற்றும் ஓவர் கரண்ட் பாதுகாப்பைக் கொண்டுள்ளது.
ஒற்றை-கட்டம் மற்றும் மூன்று-கட்ட அமைப்புகளில் இயங்கும் UC1854, 75 V முதல் 275 V வரையிலான மின்னழுத்தங்களையும், 50 Hz முதல் 400 Hz வரையிலான அதிர்வெண்களையும் கையாளுகிறது. இந்த சாதனம் சைனூசாய்டல் லைன் மின்னோட்டத்தை துல்லியமாக பராமரிக்கும் அதே வேளையில் சத்த உணர்திறன் மற்றும் சிதைவைக் குறைக்கிறது. இது குறைந்த தொடக்க விநியோக மின்னோட்டத்தை வழங்குகிறது மற்றும் பீங்கான் இரட்டை இன்-லைன் மற்றும் மேற்பரப்பு-மவுண்ட் தொகுப்புகள் உட்பட பல்வேறு தொகுப்பு வகைகளில் கிடைக்கிறது.

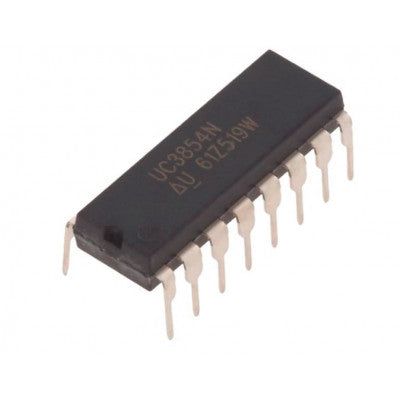

*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.*
