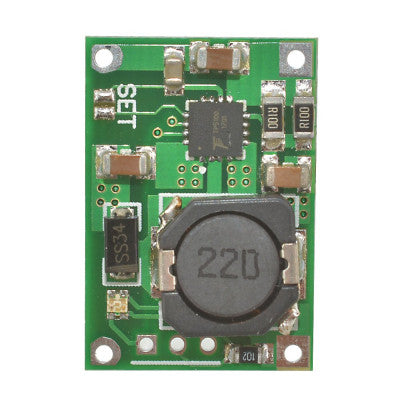

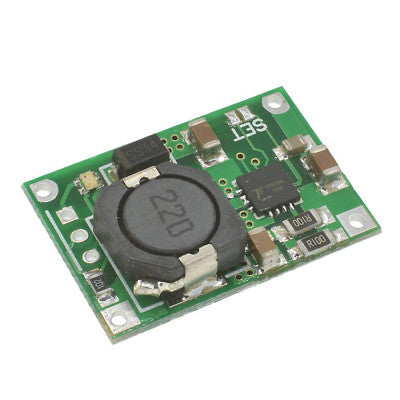

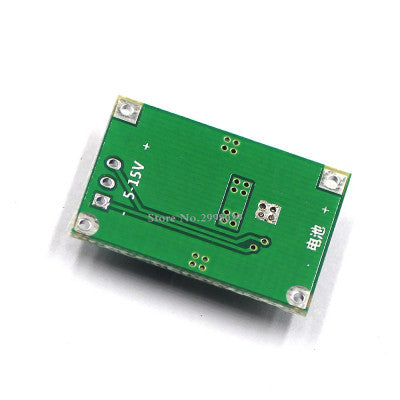

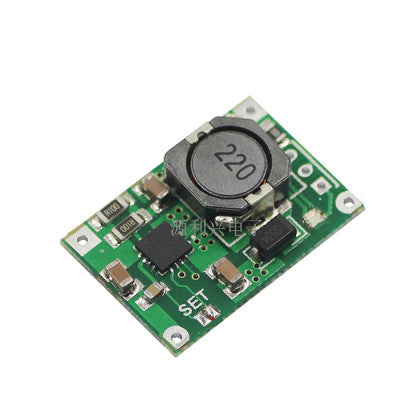

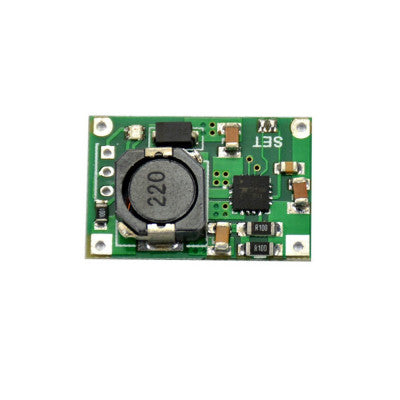

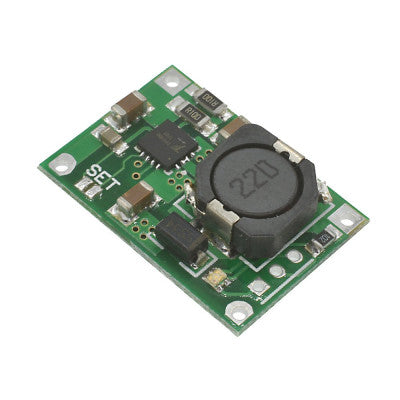

TP5100 4.2v 8.4v ஒற்றை இரட்டை லித்தியம் பேட்டரி சார்ஜ் மேலாண்மை லயன் பேட்டரி இணக்கமான 2A சார்ஜிங் போர்டு
பல்வேறு பாதுகாப்பு அம்சங்களுடன் கூடிய ஒரு சிறிய மற்றும் திறமையான லித்தியம் பேட்டரி சார்ஜ் மேலாண்மை சிப்.
- மாடல்: TP5100
- உள்ளீட்டு விநியோக மின்னழுத்தம் (V): 5 ~ 15
- நிரல்படுத்தக்கூடிய சார்ஜ் மின்னோட்டம்: 0.1 ~ 2 ஏ

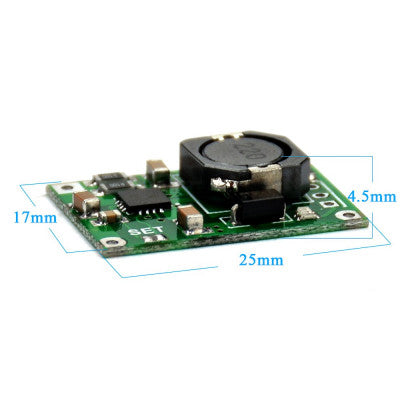

- நீளம் (மிமீ): 26
- அகலம் (மிமீ): 18
- உயரம் (மிமீ): 5
- எடை (கிராம்): 3
- ஏற்றுமதி எடை: 0.005 கிலோ
- ஏற்றுமதி பரிமாணங்கள்: 10 x 6 x 5 செ.மீ.
அம்சங்கள்:
- உள்ளீட்டு மின்னழுத்தம்: 5-15V DC மின்சாரம்
- சார்ஜ் நிலை: முழுமையாக ஏற்றப்பட்ட மற்றும் இறக்கப்பட்ட நீல விளக்குகள், சிவப்பு நிறத்தில் சார்ஜ் செய்யப்படுகிறது.
- இரட்டை 8.4v / 4.2v லித்தியம் ரீசார்ஜபிள் சிங்கிள்
- நிரல்படுத்தக்கூடிய சார்ஜ் மின்னோட்டம்: 0.1A-2A
TP5100 என்பது இரட்டை சுவிட்ச் பக் 8.4V, ஒற்றை செல் 4.2V லித்தியம் பேட்டரி சார்ஜ் மேலாண்மை சிப் ஆகும். இது ஒரு அல்ட்ரா-காம்பாக்ட் QFN16 தொகுப்பு மற்றும் ஒரு எளிய வெளிப்புற சுற்று ஆகியவற்றைக் கொண்டுள்ளது, இது சிறிய உபகரணங்கள் மற்றும் பெரிய மின்னோட்ட சார்ஜிங் மேலாண்மை பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது. உள்ளீட்டு ஓவர் கரண்ட், அண்டர்-வோல்டேஜ் பாதுகாப்பு, ஓவர்-வெப்பநிலை பாதுகாப்பு, ஷார்ட் சர்க்யூட் பாதுகாப்பு, பேட்டரி வெப்பநிலை கண்காணிப்பு மற்றும் ரிவர்ஸ் பேட்டரி பாதுகாப்பு போன்ற பல்வேறு பாதுகாப்பு அம்சங்களை இந்த சிப் கொண்டுள்ளது.
5V-15V என்ற பரந்த உள்ளீட்டு மின்னழுத்த வரம்பைக் கொண்ட TP5100, இரட்டை பேட்டரி டிரிக்கிள் சார்ஜை முன்-சார்ஜ், நிலையான மின்னோட்டம் மற்றும் நிலையான மின்னழுத்த மூன்று-கட்டங்களாக ஆதரிக்கிறது. முன்-சார்ஜ் மின்னோட்டம் மற்றும் டிரிக்கிள் சார்ஜ் மின்னோட்டத்தை வெளிப்புற மின்தடை மூலம் சரிசெய்யலாம், அதிகபட்ச சார்ஜ் மின்னோட்டம் 2A வரை இருக்கும். சிப்பின் 400kHz ஸ்விட்சிங் பயன்முறை, பெரிய மின்னோட்ட சார்ஜிங்கின் போது குறைந்த அளவு வெப்பத்தை பராமரிக்கும் அதே வேளையில் சிறிய வெளிப்புற Suo சாதனத்தைப் பயன்படுத்த அனுமதிக்கிறது.
TP5100 ஆனது உள்ளமைக்கப்பட்ட பவர் PMOSFET, ஊடுருவல் எதிர்ப்பு சுற்று ஆகியவற்றை உள்ளடக்கியது, மேலும் ஊடுருவல் எதிர்ப்பு பாதுகாப்பு மற்றும் வெளிப்புற ஷாட்கி டையோடு தேவையில்லை.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
