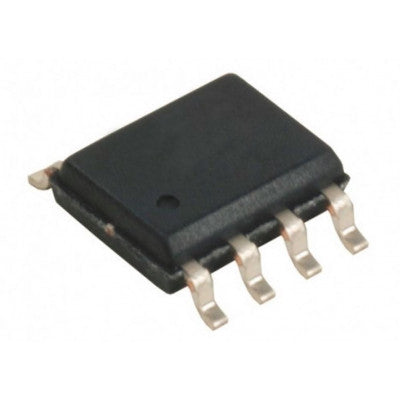

TP4056 லித்தியம்-அயன் பேட்டரி சார்ஜர்
USB மற்றும் சுவர் அடாப்டர் இணக்கத்தன்மை கொண்ட ஒற்றை செல் லித்தியம்-அயன் பேட்டரிகளுக்கான முழுமையான நேரியல் சார்ஜர்.
- உள்ளீட்டு விநியோக மின்னழுத்தம்: -0.3V முதல் 8V வரை
- சேமிப்பு வெப்பநிலை: -10°C முதல் 85°C வரை
- BAT குறுகிய சுற்று கால அளவு: தொடர்ச்சி
- BAT பின் மின்னோட்டம்: 1200mA
- PROG பின் மின்னோட்டம்: 1200uA
- அதிகபட்ச சந்திப்பு வெப்பநிலை: 145°C
- இயக்க சுற்றுப்புற வெப்பநிலை வரம்பு: -40°C முதல் 85°C வரை
- ஈய வெப்பநிலை (சாலிடரிங், 10 வினாடிகள்): 260°C
சிறந்த அம்சங்கள்:
- 1000mA வரை நிரல்படுத்தக்கூடிய சார்ஜ் மின்னோட்டம்
- MOSFET, உணர்வு மின்தடை அல்லது தடுக்கும் டையோடு தேவையில்லை.
- யூ.எஸ்.பி போர்ட்டிலிருந்து ஒற்றை செல் லி-அயன் பேட்டரிகளை சார்ஜ் செய்கிறது.
- தானியங்கி ரீசார்ஜ் மற்றும் C/10 சார்ஜ் நிறுத்தம்
TP4056 என்பது ஒற்றை செல் லித்தியம்-அயன் பேட்டரிகளுக்காக வடிவமைக்கப்பட்ட முழுமையான நிலையான-மின்னோட்டம்/நிலையான-மின்னழுத்த நேரியல் சார்ஜர் ஆகும். இது குறைந்த வெளிப்புற கூறு தேவைகளுடன் கூடிய SOP தொகுப்பில் வருகிறது, இது சிறிய பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது. உள் PMOSFET கட்டமைப்பு தடுக்கும் டையோடின் தேவையை நீக்குகிறது, மேலும் வெப்ப பின்னூட்ட அமைப்பு அதிக வெப்பமடைவதைத் தடுக்க சார்ஜ் மின்னோட்டத்தை ஒழுங்குபடுத்துகிறது.
சார்ஜ் மின்னழுத்தம் 1.5% துல்லியத்துடன் 4.2V இல் முன்னமைக்கப்பட்டுள்ளது, மேலும் சார்ஜ் மின்னோட்டத்தை ஒற்றை மின்தடையத்தைப் பயன்படுத்தி வெளிப்புறமாக நிரல் செய்யலாம். TP4056 மின்னோட்ட மானிட்டர், மின்னழுத்த லாக்அவுட்டின் கீழ், தானியங்கி ரீசார்ஜ் செயல்பாடு மற்றும் சார்ஜ் முடித்தல் மற்றும் உள்ளீட்டு மின்னழுத்த இருப்பைக் குறிக்க இரண்டு நிலை ஊசிகளையும் கொண்டுள்ளது.
TP4056 க்கான பயன்பாடுகளில் செல்லுலார் தொலைபேசிகள், PDAக்கள், GPS சாதனங்கள், சார்ஜிங் டாக்குகள், டிஜிட்டல் கேமராக்கள், போர்ட்டபிள் எலக்ட்ரானிக்ஸ் மற்றும் USB பஸ்-இயங்கும் சார்ஜர்கள் ஆகியவை அடங்கும்.
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
?
