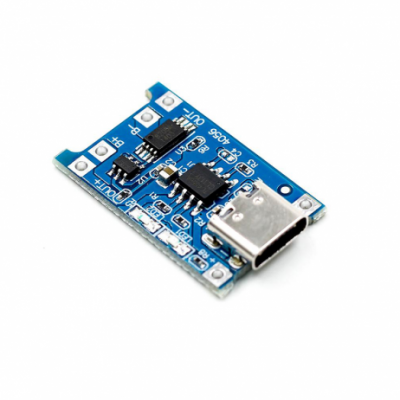

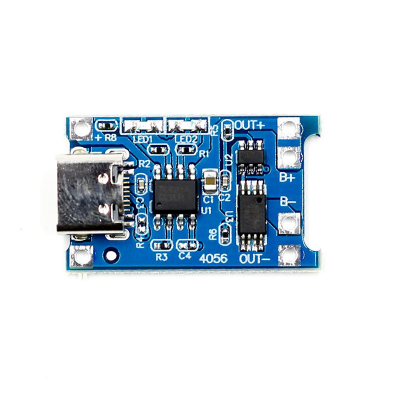

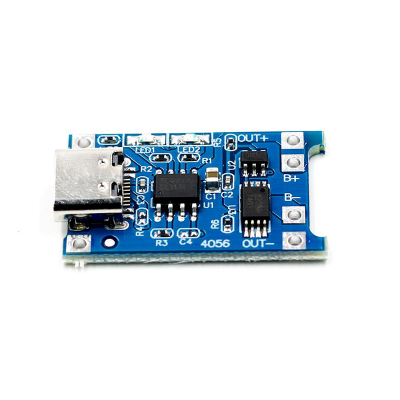

TP4056 1A லி-அயன் பேட்டரி சார்ஜிங் போர்டு வகை C மின்னோட்ட பாதுகாப்புடன்
பாதுகாப்பு சுற்று இல்லாமல் ஒற்றை செல் லித்தியம்-அயன் செல்களை சார்ஜ் செய்வதற்கு ஏற்ற ஒரு சிறிய தொகுதி.
- சார்ஜிங் துல்லியம்: 1.5%
- சார்ஜிங் முறை: நேரியல்
- முழு சார்ஜ் மின்னழுத்தம் (V): 4.2
- மிகை மின்னோட்ட பாதுகாப்பு (A): 3
- குறைந்த மின்னழுத்த பாதுகாப்பு (V): 2.5
- உள்ளீட்டு மின்னழுத்தம் (V): 4.5-5.5
- மதிப்பிடப்பட்ட சக்தி (W): 4.2
- இயக்க வெப்பநிலை (°C): -10 முதல் 85 வரை
- நீளம் (மிமீ): 25
- எடை (கிராம்): 20
- உயரம் (மிமீ): 6
அம்சங்கள்:
- LED காட்டி: சார்ஜ் செய்வதற்கு சிவப்பு, முழுமையாக சார்ஜ் செய்யப்பட்டதற்கு பச்சை
- தற்போதைய பாதுகாப்பு: ஆம்
- தலைகீழ் துருவமுனைப்பு: இல்லை
- அதிக துல்லியத்திற்கான TP4056 சார்ஜிங் சிப்
TP4056 சார்ஜர் IC மற்றும் DW01 பேட்டரி பாதுகாப்பு IC ஆகியவற்றை அடிப்படையாகக் கொண்ட இந்த தொகுதி, 1A சார்ஜ் மின்னோட்டத்தை வழங்குகிறது மற்றும் முடிந்ததும் துண்டிக்கப்படுகிறது. பாதுகாப்பு IC அதிக மின்னழுத்தம், தலைகீழ் துருவமுனைப்பு இணைப்பு மற்றும் குறைந்த மின்னழுத்தத்திற்கு எதிராக பாதுகாக்கிறது. பவர் அல்லது 5V DCக்கான டைப் C கேபிளை IN+ மற்றும் IN-பேட்களுடன் இணைக்கவும். சார்ஜ் செய்ய செல்லை B+/B-பேட்களுடன் இணைக்கவும். சார்ஜ் செய்யும்போது சுமையைத் துண்டிக்க நினைவில் கொள்ளுங்கள்.
முக்கிய குறிப்புகள்:
- 1. ஆம்பியர் மீட்டரை தொகுதியின் 5V உள்ளீட்டு முனையுடன் மட்டுமே இணைக்க முடியும்.
- 2. சார்ஜிங் மின்னோட்டம் பேட்டரி திறனில் 37% ஆக இருப்பது பரிந்துரைக்கப்படுகிறது.
- 3. இணைப்பு கம்பி மிகவும் தடிமனாக இருக்கக்கூடாது.
- 4. இணைப்பு புள்ளிகள் நன்றாக இருப்பதை உறுதி செய்யவும்.
- 5. உள்ளீட்டு மின்னழுத்தம் மிக அதிகமாக இருந்தால், சேதத்தைத் தவிர்க்க மின்னோட்டம் சரிசெய்யப்படும்.
- 6. தலைகீழ் துருவமுனைப்பு இல்லை.
படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
