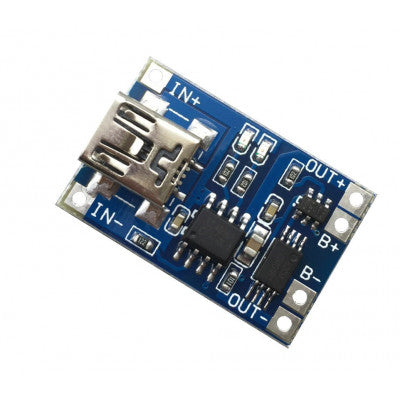

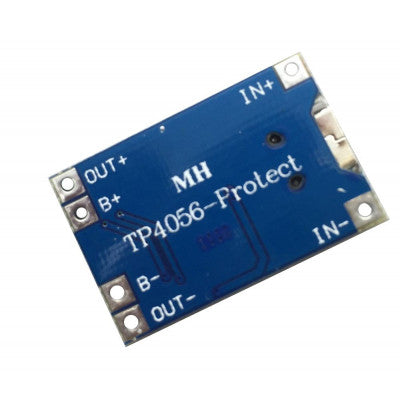

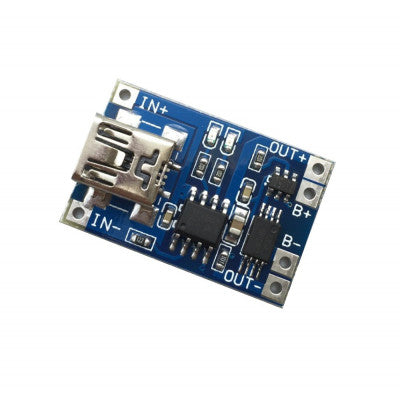

TP4056 1A லி-அயன் லித்தியம் பேட்டரி சார்ஜிங் தொகுதி தற்போதைய பாதுகாப்பு மினி USB உடன்
3.7V 1 Ah அல்லது அதற்கு மேற்பட்ட லித்தியம் அயன் செல்களை ஒற்றை செல் சார்ஜ் செய்வதற்கு ஏற்ற ஒரு சிறிய தொகுதி.
- சார்ஜிங் துல்லியம்: 1.5%
- சார்ஜிங் முறை: நேரியல்
- முழு சார்ஜ் மின்னழுத்தம் (V): 4.2
- உயரம் (மிமீ): 6
- உள்ளீட்டு மின்னழுத்தம் (V): 4.5-5.2
- நீளம் (மிமீ): 30
- இயக்க வெப்பநிலை (°C): -10 முதல் 85 வரை
- மதிப்பிடப்பட்ட சக்தி (W): 4.2
- எடை (கிராம்): 1.8
- அகலம் (மிமீ): 17
- மிகை மின்னோட்ட பாதுகாப்பு (A): 3
- குறைந்த மின்னழுத்த பாதுகாப்பு (V): 2.5
அம்சங்கள்:
- LED காட்டி: சார்ஜ் செய்வதற்கு சிவப்பு, முழுமையாக சார்ஜ் செய்யப்பட்டதற்கு பச்சை
- தற்போதைய பாதுகாப்பு: ஆம்
- தலைகீழ் துருவமுனைப்பு: இல்லை
- எளிய சுற்றுகளுக்கான TP4056 சார்ஜிங் சிப்
இந்த தொகுதி 1A சார்ஜ் மின்னோட்டத்தை வழங்குகிறது மற்றும் முடிந்ததும் துண்டிக்கப்படும். பேட்டரி மின்னழுத்தம் 2.4V க்குக் கீழே குறையும் போது சேதத்தைத் தடுக்க பாதுகாப்பு IC சுமையை அணைக்கிறது. மின்சக்திக்கான மினி USB கேபிளை அல்லது 5V DC ஐ IN+ மற்றும் IN-பேட்களுடன் இணைக்கவும். B+/B-பேட்களுடன் சார்ஜ் செய்ய செல்லை இணைக்கவும். சார்ஜ் செய்யும் போது சுமையைத் துண்டிக்கவும். 1C க்கும் அதிகமான விகிதத்தில் பேட்டரியை ஒருபோதும் சார்ஜ் செய்ய வேண்டாம்.
குறிப்பு:
- ஆம்பியர் மீட்டரை தொகுதியின் 5V உள்ளீட்டு முனையுடன் மட்டுமே இணைக்க முடியும்.
- சார்ஜிங் மின்னோட்டம் பேட்டரி திறனில் 37% ஆக இருப்பது பரிந்துரைக்கப்படுகிறது.
- இணைப்பு கம்பி மிகவும் தடிமனாக இருக்கக்கூடாது.
- இணைப்பு புள்ளிகள் நன்றாக இருப்பதை உறுதிசெய்து கொள்ளுங்கள்.
- உள்ளீட்டு மின்னழுத்தம் மிக அதிகமாக இருந்தால், மின்னோட்டம் 1000mA க்கும் குறைவாக இருக்கும்.
- தலைகீழ் துருவமுனைப்பு இல்லை.
தொகுதியைப் பயன்படுத்துதல்:
- IN+ மற்றும் IN-பேட்களுடன் மின்சாரத்திற்கான மினி USB கேபிள் அல்லது 5V DC ஐ இணைக்கவும்.
- B+/B- பேட்களுடன் சார்ஜ் செய்ய செல்லை இணைக்கவும்.
- சுமையை OUT+/OUT- பட்டைகளுடன் இணைக்க முடியும்.
தொகுப்பு உள்ளடக்கியது:
- 1 x TP4056 1A லி-அயன் லித்தியம் பேட்டரி சார்ஜிங் மாட்யூல் உடன் மின்னோட்ட பாதுகாப்பு மினி யூ.எஸ்.பி.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
