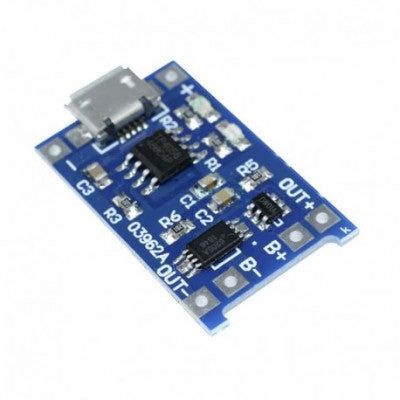

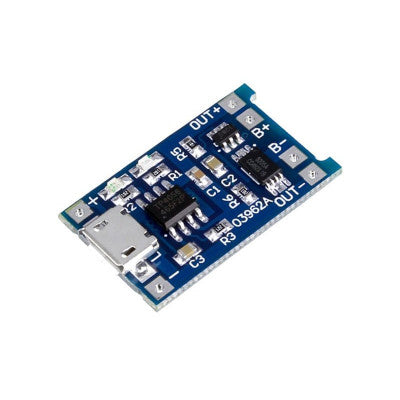

TP4056 1A லி-அயன் பேட்டரி சார்ஜிங் போர்டு மைக்ரோ USB மின்னோட்ட பாதுகாப்புடன்
உள்ளமைக்கப்பட்ட பாதுகாப்பு இல்லாமல் ஒற்றை செல் 3.7V லி-அயன் செல்களை சார்ஜ் செய்வதற்கு ஏற்ற ஒரு சிறிய தொகுதி.
- சார்ஜிங் துல்லியம்: 1.5%
- சார்ஜிங் முறை: நேரியல்
- முழு சார்ஜ் மின்னழுத்தம் (V): 4.2
- மிகை மின்னோட்ட பாதுகாப்பு (A): 3
- குறைந்த மின்னழுத்த பாதுகாப்பு (V): 2.5
- உள்ளீட்டு மின்னழுத்தம் (V): 4.5-5.5
- மதிப்பிடப்பட்ட சக்தி (W): 4.2
- இயக்க வெப்பநிலை (°C): -10 முதல் 85 வரை
- நீளம் (மிமீ): 25
- அகலம் (மிமீ): 20
- உயரம் (மிமீ): 6
- எடை (கிராம்): 3
சிறந்த அம்சங்கள்:
- சார்ஜ் செய்வதற்கு சிவப்பு LED, முழுமையாக சார்ஜ் செய்வதற்கு பச்சை LED
- தற்போதைய பாதுகாப்பு சேர்க்கப்பட்டுள்ளது
- தலைகீழ் துருவமுனைப்பு இல்லை
- அதிக துல்லியத்திற்காக சார்ஜிங் சிப் TP4056
இந்த தொகுதி TP4056 சார்ஜர் IC மற்றும் DW01 பேட்டரி பாதுகாப்பு IC ஐப் பயன்படுத்துகிறது. இது 1A சார்ஜ் மின்னோட்டத்தை வழங்குகிறது மற்றும் சார்ஜ் முடிந்ததும் துண்டிக்கப்படுகிறது. பாதுகாப்பு IC குறைந்த மின்னழுத்தம், அதிக மின்னழுத்தம் மற்றும் தலைகீழ் துருவமுனைப்பு இணைப்புகளுக்கு எதிராக பாதுகாக்கிறது.
தொகுதியைப் பயன்படுத்த, IN+ மற்றும் IN- பேட்களுடன் மைக்ரோ USB கேபிள் அல்லது 5V DC ஐ இணைக்கவும். சார்ஜ் செய்வதற்கு செல் B+/B- பேட்களுடன் இணைக்கவும். சார்ஜ் செய்யும் போது எந்த சுமையையும் துண்டிக்க நினைவில் கொள்ளுங்கள். சிவப்பு LED சார்ஜ் செய்வதைக் குறிக்கிறது, மற்றும் பச்சை LED முழு சார்ஜையும் குறிக்கிறது.
முக்கிய குறிப்புகள்:
- ஆம்பியர் மீட்டரை 5V உள்ளீட்டுடன் இணைக்கவும்.
- உகந்த செயல்திறனுக்காக பேட்டரி திறனில் 37% சார்ஜிங் மின்னோட்டத்தைப் பராமரிக்கவும்.
- பொருத்தமான இணைப்பு கம்பிகளைப் பயன்படுத்தவும்.
- சரியான இணைப்பு புள்ளிகளை உறுதி செய்யவும்.
- அதிக உள்ளீட்டு மின்னழுத்தத்திற்கான இயல்பான மின்னோட்டக் குறைப்பு.
- தலைகீழ் துருவமுனைப்பைத் தவிர்க்கவும்.
தொகுப்பு உள்ளடக்கியது:
- 1 x TP4056 1A லி-அயன் பேட்டரி சார்ஜிங் மாடியூல் மைக்ரோ USB உடன் மின்னோட்ட பாதுகாப்பு
