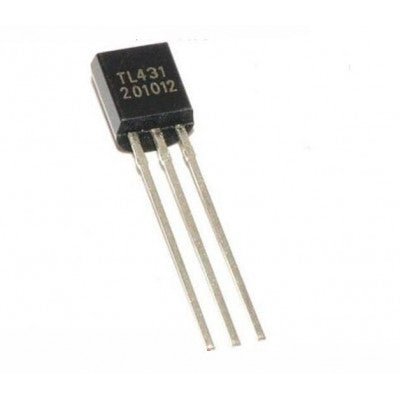

TL431 சரிசெய்யக்கூடிய ரெகுலேட்டர் தொடர்
துல்லியமான வெப்ப நிலைத்தன்மையுடன் கூடிய மூன்று-முனைய அனுசரிப்பு சீராக்கி
- வெளியீட்டு மின்னழுத்தம்: VREF (~2.5V) மற்றும் 36V க்கு இடையில் சரிசெய்யக்கூடியது
- டைனமிக் வெளியீட்டு மின்மறுப்பு: 0.2Ω (வழக்கமானது)
- சிங்க் மின்னோட்ட திறன்: 1.0 முதல் 100mA வரை
- வெப்பநிலை குணகம்: 50ppm/°C (வழக்கமானது)
சிறந்த அம்சங்கள்:
- 36V வரை நிரல்படுத்தக்கூடிய வெளியீட்டு மின்னழுத்தம்
- குறைந்த 0.2Ω டைனமிக் வெளியீட்டு மின்மறுப்பு
- 1.0 முதல் 100mA வரை மடு மின்னோட்ட திறன்
- முழு இயக்க வெப்பநிலை வரம்பிற்கும் ஈடுசெய்யப்பட்ட வெப்பநிலை
TL431 என்பது பல்துறை மூன்று-முனைய அனுசரிப்பு சீராக்கித் தொடராகும், இது பரந்த வரம்பில் துல்லியமான வெளியீட்டு மின்னழுத்தத்தை உறுதி செய்கிறது. வெளிப்புற மின்தடையங்களைப் பயன்படுத்தி VREF மற்றும் 36 வோல்ட்டுகளுக்கு இடையில் சரிசெய்யக்கூடிய வெளியீட்டு மின்னழுத்தத்துடன், இந்த சாதனம் பல்வேறு பயன்பாடுகளில் நெகிழ்வுத்தன்மையை வழங்குகிறது. இது 0.2Ω இன் குறைந்த டைனமிக் வெளியீட்டு மின்மறுப்பையும் 1.0 முதல் 100mA வரை சிங்க் மின்னோட்ட திறனையும் கொண்டுள்ளது. வெப்பநிலை ஈடுசெய்யப்பட்ட வடிவமைப்பு முழு வெப்பநிலை வரம்பிலும் நம்பகமான செயல்பாட்டை அனுமதிக்கிறது.
50ppm/°C என்ற வழக்கமான வெப்பநிலை குணகம் மற்றும் வேகமான டர்ன்-ஆன் பதிலுடன், TL431 பல சூழ்நிலைகளில் ஜீனர் டையோட்களுக்கு ஒரு சிறந்த மாற்றாகும்.
மேலும் விவரங்களுக்கு, TL431 ரெகுலேட்டர் தரவுத்தாள் பார்க்கவும்.
படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
