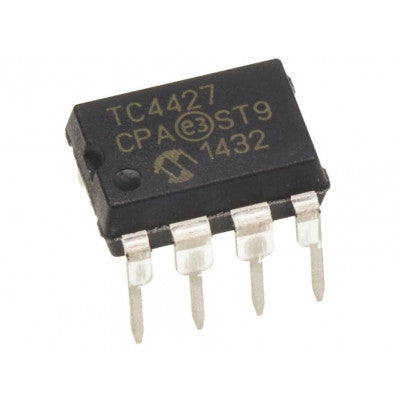

TC4427 MOSFET இயக்கி
பொருந்தக்கூடிய எழுச்சி மற்றும் வீழ்ச்சி நேரங்களுடன் மேம்படுத்தப்பட்ட MOSFET இயக்கி
- அதிக உச்ச வெளியீட்டு மின்னோட்டம்: 1.5A
- பரந்த உள்ளீட்டு விநியோக மின்னழுத்த இயக்க வரம்பு: - 4.5V முதல் 18V வரை
- உயர் கொள்ளளவு சுமை இயக்க திறன்: 25 ns இல் 1000 pF (வழக்கமானது)
- குறுகிய தாமத நேரங்கள்: 40 ns (வழக்கமானது)
சிறந்த அம்சங்கள்:
- பொருந்திய எழுச்சி மற்றும் இலையுதிர் காலங்கள்
- குறைந்த வழங்கல் மின்னோட்டம்: - லாஜிக் '1' உள்ளீட்டுடன் - 4 mA - லாஜிக் '0' உள்ளீட்டுடன் - 400 µA
- குறைந்த வெளியீட்டு மின்மறுப்பு: 7V
- லாட்ச்-அப் பாதுகாக்கப்பட்டது: 0.5A தலைகீழ் மின்னோட்டத்தைத் தாங்கும்.
TC4427 சாதனங்கள் அவற்றின் சக்தி மற்றும் மின்னழுத்த மதிப்பீடுகளுக்குள் உள்ள எந்தவொரு சூழ்நிலையிலும் அதிக லாட்ச்-அப் எதிர்ப்புத் திறன் கொண்டவை. சேதம் அல்லது லாஜிக் தொந்தரவு இல்லாமல், 500 mA வரையிலான தலைகீழ் மின்னோட்டத்தை (எந்த துருவமுனைப்பும்) அவற்றின் வெளியீடுகளுக்குள் கட்டாயப்படுத்துவதை அவை ஏற்றுக்கொள்ள முடியும். அனைத்து முனையங்களும் 2.0 kV வரையிலான எலக்ட்ரோஸ்டேடிக் டிஸ்சார்ஜ் (ESD) க்கு எதிராக முழுமையாகப் பாதுகாக்கப்படுகின்றன. TC4427 MOSFET இயக்கிகள் 30 ns க்குள் 1000 pF கேட் கொள்ளளவை எளிதாக சார்ஜ்/டிஸ்சார்ஜ் செய்ய முடியும்.
TC4427A சாதனக் குழுவானது, TC4427 சாதனங்களின் பொருந்திய எழுச்சி மற்றும் வீழ்ச்சி நேரங்களுடன் கூடுதலாக, முன்னணி மற்றும் வீழ்ச்சி விளிம்பு உள்ளீடு-க்கு-வெளியீட்டு தாமத நேரங்களுடன் பொருந்திய இணக்கமான இயக்கிகளாகும்.
விவரக்குறிப்புகள்:
- விநியோக மின்னழுத்தம்: +22V
- உள்ளீட்டு மின்னழுத்தம்: 730 மெகாவாட்
- தொகுப்பு சக்தி சிதறல்: 50 mA
- சேமிப்பு வெப்பநிலை வரம்பு: -65°C முதல் +150°C வரை
- அதிகபட்ச சந்திப்பு வெப்பநிலை: +150°C
- தொகுப்பு: 8-பின் MSOP மற்றும் 8-பின் 6x5 DFN-S
படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
