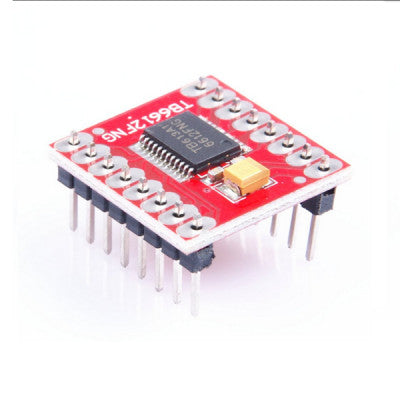

மோட்டார் டிரைவர் TB6612FNG தொகுதி
1.2A (3.2A உச்ச) நிலையான மின்னோட்டத்துடன் இரண்டு DC மோட்டார்கள் வரை கட்டுப்படுத்தவும்.
- இயக்கி மாதிரி: TB6612FNG
- இயக்க மின்னழுத்தம்(VDC): 15
- உச்ச மின்னோட்டம் (A): 3.2
- தொடர்ச்சியான மின்னோட்டம் (A): 1.2
- சேனல்களின் எண்ணிக்கை: 1
- LED காட்டி: ஆம்
- கூலிங் ஃபேன்: இல்லை
- அர்டுயினோ கேடயம்: இல்லை - வயர் இணைப்புடன் பயன்படுத்தலாம்.
- துருவமுனைப்பு பாதுகாப்பு: இல்லை
- பரிமாணங்கள் (லக்ஸ்அட்சரேகைxஅட்சரேகை) மிமீ: 30 x 20 x 10
- எடை (கிராம்): 22
சிறந்த அம்சங்கள்:
- வெளியீட்டு மின்னோட்டம்: Iout=1.2A(சராசரி) / 3.2A (உச்சம்)
- மின்சாரத்தைச் சேமிக்க காத்திருப்பு கட்டுப்பாடு
- CW/CCW/குறுகிய இடைவேளை/நிறுத்த மோட்டார் கட்டுப்பாட்டு முறைகள்
- உள்ளமைக்கப்பட்ட வெப்ப பணிநிறுத்த சுற்று மற்றும் குறைந்த மின்னழுத்த கண்டறிதல் சுற்று

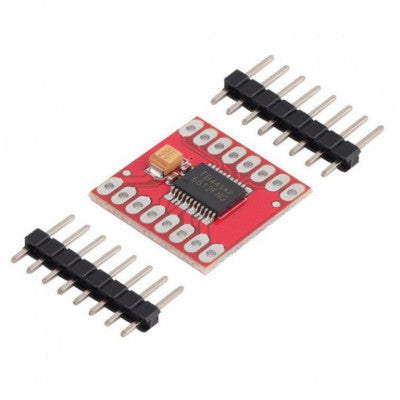

மோட்டார் டிரைவர் TB6612FNG தொகுதி 1.2A (3.2A உச்சம்) நிலையான மின்னோட்டத்துடன் இரண்டு DC மோட்டார்கள் வரை கட்டுப்படுத்த முடியும். இது நான்கு செயல்பாட்டு முறைகளை வழங்குகிறது: CW, CCW, ஷார்ட்-பிரேக் மற்றும் ஸ்டாப், இரண்டு உள்ளீட்டு சமிக்ஞைகளால் (IN1 மற்றும் IN2) கட்டுப்படுத்தப்படுகிறது. ஒவ்வொரு மோட்டாரின் வேகத்தையும் 100kHz வரை அதிர்வெண் கொண்ட PWM உள்ளீட்டு சமிக்ஞை மூலம் தனித்தனியாகக் கட்டுப்படுத்தலாம். பலகையில் மின்சாரத்தைச் சேமிக்க காத்திருப்பு கட்டுப்பாடு உள்ளது மற்றும் 2.7-5.5VDC என்ற லாஜிக் சப்ளை மின்னழுத்தம் (VCC) வரம்பு உள்ளது. மோட்டார் சப்ளை (VM) அதிகபட்ச மின்னழுத்தம் 15VDC ஆக வரையறுக்கப்பட்டுள்ளது. TB6612FNG இன் அனைத்து ஊசிகளும் இரண்டு 0.1 பிட்ச் ஹெடர்களாக பிரிக்கப்பட்டுள்ளன, ஒரு பக்கத்தில் உள்ளீட்டு ஊசிகளும் மறுபுறம் வெளியீட்டு ஊசிகளும் உள்ளன. தொகுதியில் அனைத்து கூறுகளும் நிறுவப்பட்டுள்ளன, இதில் இரண்டு விநியோகக் கோடுகளிலும் மின்தேக்கிகளைத் துண்டிக்கும் வசதியும் அடங்கும்.

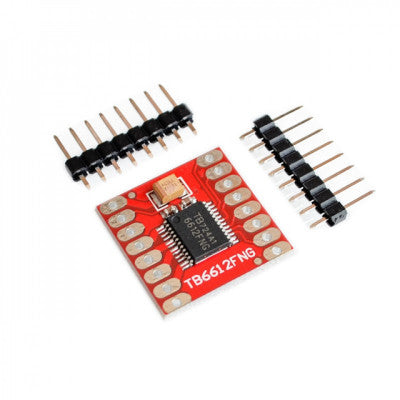

தொகுப்பு உள்ளடக்கியது: Arduino க்கான 1 x இரட்டை மோட்டார் இயக்கி தொகுதி 1A TB6612FNG
படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
