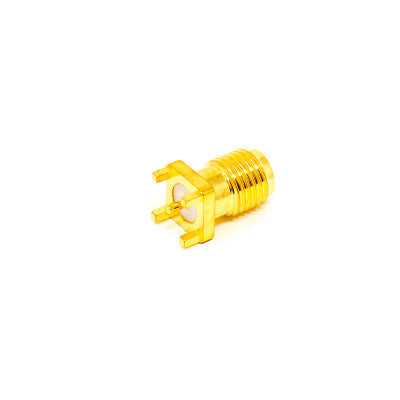

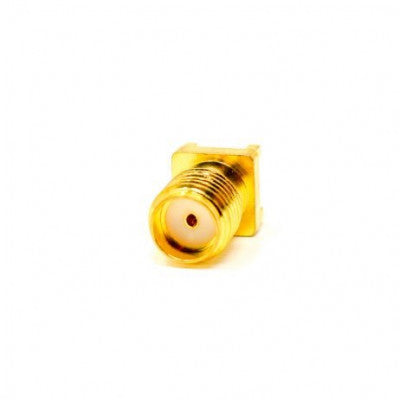

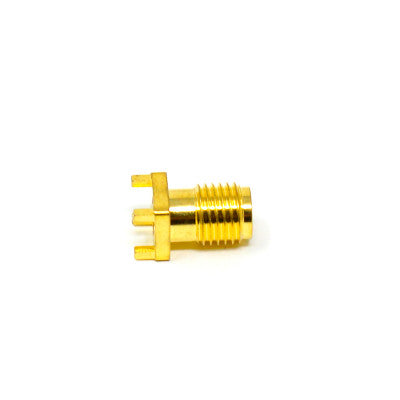

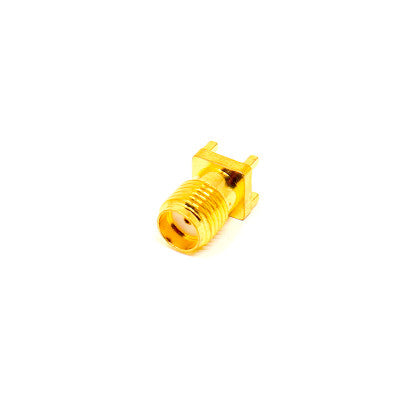

SMA பெண் PCB இணைப்பான் செங்குத்து வகை 50ஓம் தங்க முலாம்
சுற்றுச்சூழல் பாதுகாப்பிற்காக தங்கம் மற்றும் நிக்கல் முலாம் பூசப்பட்ட, தொழில்துறை தர 50 ஓம் மற்றும் 75-ஓம் கேபிள்களுடன் இணக்கமாக வடிவமைக்கப்பட்டுள்ளது.
- பிராண்ட்: எலெக்பீ
- திசை: நேராக
- பாலினம்: பெண்
- மவுண்டிங் வகை: PCB மவுண்ட்
- மவுண்டிங் அம்சம்: துளை வழியாக
- செயல்பாடு: பிற
- துருவமுனைப்பு: தரநிலை
- உடல் பொருள்: செம்பு
- உடல் முலாம்: தங்க முலாம்
- மின்மறுப்பு: 50 ஓம்ஸ்
- கேடயம் முடிவு: NA
சிறந்த அம்சங்கள்:
- SMA இணைப்பான், பெண், நேராக, 50ஓம்
- துளை வழியாக, PCB மவுண்ட், செம்பு, தங்க முலாம்
- குறைந்த பிரதிபலிப்புடன் 18GHz வரை சிறந்த மின் செயல்திறன்
- நூல் வகை இணைப்பு பொறிமுறையானது சிறிய இழப்பு மற்றும் அதிக பாதுகாப்பை உறுதி செய்கிறது.
மின் பண்புகள்:
- மின்மறுப்பு: 50 ஓம்
- அதிர்வெண் வரம்பு: 0~6 GHz
- VSWR: நேரான வகை 1.3அதிகபட்சம் / R/A வகை 1.5அதிகபட்சம்
- மின்கடத்தா தாங்கும் மின்னழுத்தம்: RG142, RG405 க்கு 1000 V rmsmin; RG316, RG402 க்கு 750 V rms நிமிடம்; RG178 க்கு 500v rms நிமிடம்.
- வேலை செய்யும் மின்னழுத்தம்: RG142, RG405 க்கு அதிகபட்சம் 500 V rms; RG316, RG402 க்கு அதிகபட்சம் 375 V rms; RG178 க்கு அதிகபட்சம் 170 V rms.
- மைய தொடர்பு எதிர்ப்பு: 6.0 மீ (அதிகபட்சம் மில்லியோம்ஸ்.)
- வெளிப்புற தொடர்பு எதிர்ப்பு: 2.0 மீ (அதிகபட்சம் மில்லியோம்ஸ்.)
- காப்பு எதிர்ப்பு: 5 x 10 மீ (மெகாஹாம்ஸ் நிமிடம்.)
இயந்திர பண்புகள்:
- இணைப்பு: 1/4-36 நூல்
- தொடர்பு தக்கவைப்பு: 15 பவுண்டுகள் நிமிடம்.
- கப்ளிங் நட் டார்க்: 30 பவுண்டுகள் நிமிடம்.
- ஆயுள் (இனச்சேர்க்கை): 500 சுழற்சிகள் (பெரிலியம் செம்பு தொடர்புக்கு)
சுற்றுச்சூழல் பண்புகள்:
- வெப்பநிலை வரம்பு: -55C ~ +155C
- அதிர்வு: MIL-STD-202 Meth.204
- அரிப்பு எதிர்ப்பு: MIL-STD-202 மெத். 101
தொகுப்பு உள்ளடக்கியது: 1 x SMA பெண் PCB இணைப்பான் செங்குத்து வகை 50ஓம் தங்க முலாம்
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.*
