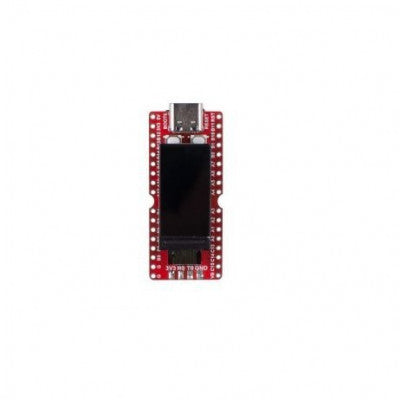

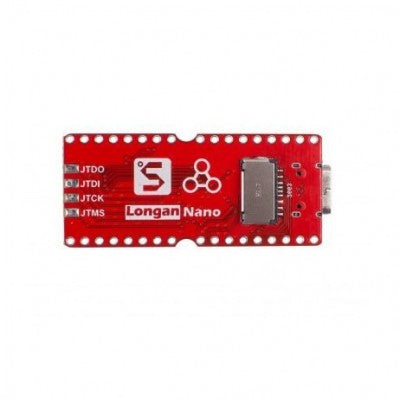

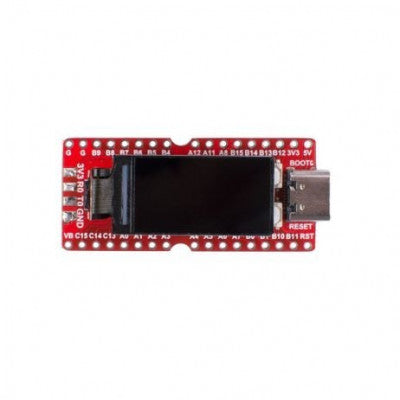

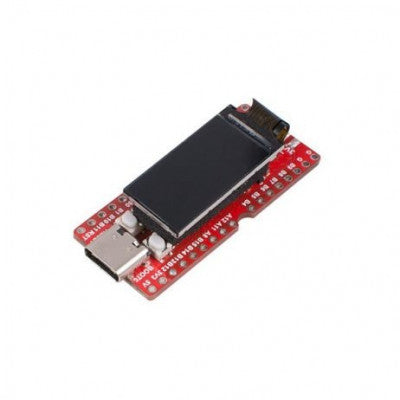

சைபீட் லாங்கன் நானோ மேம்பாட்டு வாரியம்
RISC-V செயலியை ஆராய்வதற்கான பல்துறை மேம்பாட்டு வாரியம்.
- CPU: RISC-V 32-பிட் மையத்தை அடிப்படையாகக் கொண்ட GD32VF103CBT6
- உள்ளமைக்கப்பட்ட சிப்: 128KB ஃபிளாஷ், 32KB SRAM
-
புற:
- 4 x பொது நோக்கத்திற்கான 16-பிட் டைமர்
- 2 x அடிப்படை 16-பிட் டைமர்
- 1 x மேம்பட்ட 16-பிட் டைமர்
- கண்காணிப்பு நிறுவனம், ஆர்டிசி, சிஸ்டிக்
- 3 x USART, 2 x I2C, 3 x SPI, 2 x I2S, 2 x CAN, 1 x USBFS (OTG)
- 2 x ADC (10 சேனல்), 2 x DAC
- IDE: PlatformIO IDE, பிழைத்திருத்த ஆதரவு, Arduino
- தொகுத்தல் கருவிச்சங்கிலி & பிழைத்திருத்தி: GCC, OpenOCD
- இயக்க முறைமை: ஆர்டி-த்ரெட், லைட்ஓஎஸ்
- நீளம்(மிமீ): 46.1
- அகலம்(மிமீ): 20
சிறந்த அம்சங்கள்:
- 128KB ஃபிளாஷ் & 32KB SRAM
- பல தொடர்பு இடைமுகங்கள்
- USB DFU, UART ISP மற்றும் JTAG பதிவிறக்கத்தை ஆதரிக்கிறது
- இரட்டை வரிசை முள் அமைப்புடன் கூடிய சிறிய வடிவமைப்பு
Sipeed Longan Nano என்பது GigaDevice இன் RISC-V 32-பிட் கோர் கொண்ட GD32VF103CBT6 MCU அடிப்படையிலான ஒரு மேம்பாட்டு வாரியமாகும். மாணவர்கள், பொறியாளர்கள் மற்றும் கீக் ஆர்வலர்கள் புதிய தலைமுறை RISC-V செயலியைத் தொடர்புகொள்வது வசதியானது. Seeed ஆல் விற்கப்படும் Longan Nano 0.96-இன்ச் 16080 IPS RGB LCD மற்றும் ஒரு அக்ரிலிக் டிரான்ஸ்பரன்ட் கேஸுடன் வருகிறது. GD32VF103CBT6 என்பது நியூக்ளியஸ் சிஸ்டம் தொழில்நுட்பத்தை அடிப்படையாகக் கொண்ட ஒரு பம்பல்பீ கோர் ஆகும். RV32IMAC அறிவுறுத்தல் தொகுப்பு மற்றும் ECLIC வேகமான குறுக்கீடு செயல்பாட்டை ஆதரிக்கிறது. கோர் மின் நுகர்வு பாரம்பரிய Cortex-M3 இன் 1/3 மட்டுமே. Longan Nano மேம்பாட்டு வாரியம் 700 மில் ஊசி இடைவெளியுடன் இரட்டை வரிசை பின் தளவமைப்பு வடிவமைப்பைக் கொண்டுள்ளது, இது ஒரு பிரெட்போர்டில் நேரடியாக செருக அனுமதிக்கிறது. இது 8M செயலற்ற படிக ஆஸிலேட்டர், 32.768 kHz RTC குறைந்த-வேக படிக ஆஸிலேட்டர், மினி TF ஸ்லாட் ஆகியவற்றை உள்ளடக்கியது மற்றும் டைப்-C USB இடைமுகத்தைப் பயன்படுத்துகிறது. லாங்கன் நானோ பல பதிவிறக்க முறைகளை ஆதரிக்கிறது: USB DFU பதிவிறக்கம், UART ISP பதிவிறக்கம், JTAG பதிவிறக்கம். USB DFU பதிவிறக்க பயன்முறையில், மேம்பாட்டு வாரியத்திற்கு நிரலைப் பதிவிறக்க உங்களுக்கு USB வகை-C கேபிள் மட்டுமே தேவை. கூடுதலாக, லாங்கன் நானோ நிலையான JTAG இடைமுகத்தை ஆதரிக்கிறது, இது கடையில் உள்ள RISC-V பிழைத்திருத்தி அல்லது J-Link போன்ற எந்த JTAG-இயக்கப்பட்ட பிழைத்திருத்தியையும் பயன்படுத்தி ஆன்லைன் பிழைத்திருத்தத்தை செயல்படுத்துகிறது.
தொகுப்பு உள்ளடக்கியது:
- 1 x சைபீட் லாங்கன் நானோ மேம்பாட்டு வாரியம்
- 1 x 0.96-இன்ச் 16080 ஐபிஎஸ் ஆர்ஜிபி எல்சிடி
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
