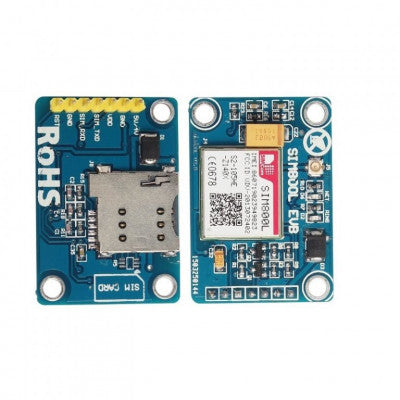

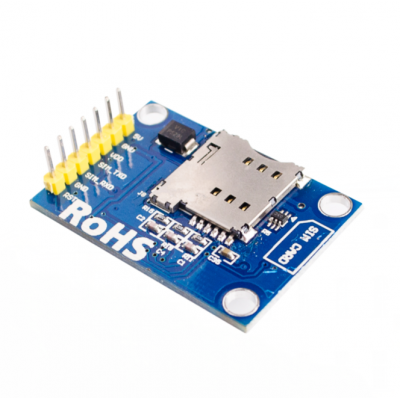

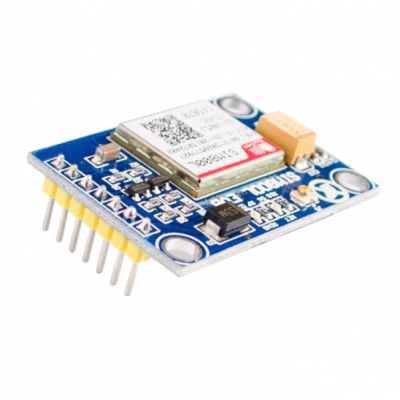

SIM800L V2.0 5V வயர்லெஸ் GSM GPRS தொகுதி
5V மின்சாரம் மற்றும் TTL தொடர் இடைமுக இணக்கத்தன்மை கொண்ட பல்துறை GSM/GPRS தொகுதி.
- இடைமுக வகை: TTL
- UART Baud விகிதம்: தகவமைப்பு (இயல்புநிலை), ஆதரவு 2400-115200
- உள்ளீட்டு விநியோக மின்னழுத்தம் (VDC): 5 ~ 20
- பவர் இடைமுகம்: 2.54மிமீ பின் ஹெடர்/மைக்ரோ யூ.எஸ்.பி.
- ஆண்டெனா இடைமுகம்: ASMA, IPX
- குரல் இடைமுகம்: 3.5மிமீ
- PCB பரிமாணம் (அரை அடி x அடி)மிமீ: 40.1 x 27.1 x 11.1
- மவுண்டிங் துளை பரிமாணங்கள்: துளை விட்டம்=3.8மிமீ, X-அச்சு சுருதி=33.5மிமீ, Y-அச்சு சுருதி=21.5மிமீ
சிறந்த அம்சங்கள்:
- குவாட்-பேண்ட் 850/900/1800/1900 MHz நெட்வொர்க் ஆதரவு
- 3.3V மற்றும் 5V MCU உடன் இணக்கமான TTL தொடர் இடைமுகம்
- பல்வேறு பயன்பாடுகளுக்கு ஏற்ற சிறிய அளவு
- எளிதாக ஆண்டெனா மாறுவதற்கான IPX ஆண்டெனா இடைமுகம்
SIM800L V2.0 GSM/GPRS தொகுதி என்பது Arduino உடன் இணக்கமான ஒரு QUAD-BAND GSM/GPRS தொகுதி ஆகும். இது குரல் அழைப்புகள், SMS மற்றும் GPRS அம்சங்களை ஆதரிக்கிறது. தொகுதியில் உள்ளமைக்கப்பட்ட ரெகுலேட்டர் சர்க்யூட் மற்றும் TTL நிலை மாற்றி உள்ளது, இது Arduino அல்லது 5V மின்னழுத்த அளவுகளைக் கொண்ட பிற அமைப்புகளுடன் இணைப்பதை எளிதாக்குகிறது.

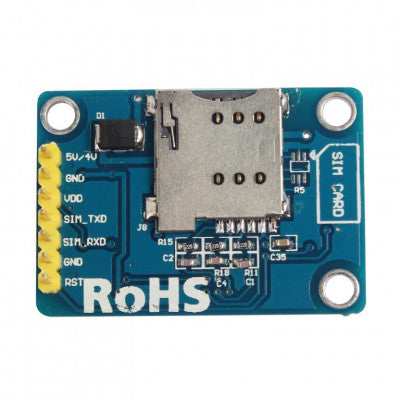

பின் விளக்கம்:
- 5v: DC 5V உடன் இணைப்பதற்கான பவர் இடைமுகம்
- GND: தரையுடன் இணைக்கவும்
- VDD: MCU உடன் இணைப்பதற்கான TTL UART இடைமுகம்
- SIM_TXD: சிம் தொகுதி டிரான்ஸ்மிட்டர்
- SIM_RXD: சிம் தொகுதி பெறுநர்
- RST: தொகுதிக்கான பின்னை மீட்டமைக்கவும்

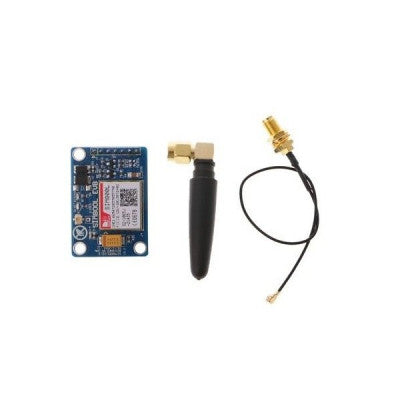

தொகுப்பு உள்ளடக்கியது:

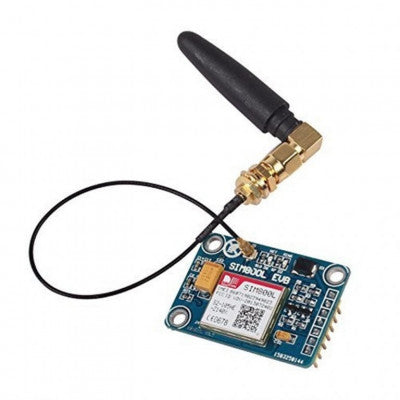

- 1 x SIM800L V2.0 5V வயர்லெஸ் GSM GPRS தொகுதி
- 1 x எல்-வடிவ ஆண்டெனா
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
