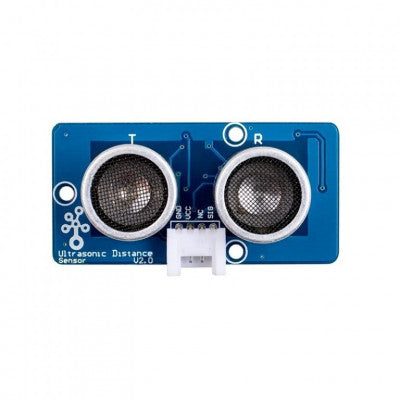

குரோவ் அல்ட்ராசோனிக் ரேஞ்சர்
துல்லியமான தூர அளவீடுகளுக்கான மீயொலி தூர உணரி v2.0.
- இயக்க மின்னழுத்தம் (VDC): 3.2 ~ 5.2
- அதிகபட்ச இயக்க மின்னோட்டம் (mA): 8
- மீயொலி அதிர்வெண்: 40 kHz
- அளவீட்டு வரம்பு: 3 செ.மீ முதல் 350 செ.மீ வரை
- துல்லியம்: 2 மிமீ
- நீளம் (மிமீ): 40
- அகலம் (மிமீ): 22
- உயரம் (மிமீ): 16
- மவுண்டிங் துளை விட்டம் (மிமீ): 2
- எடை (கிராம்): 10
சிறந்த அம்சங்கள்:
- வெளியீடு: PWM
- 3.3 V / 5 V இணக்கமானது
- பரந்த மின்னழுத்த நிலை: 3.2 V~5.2 V
- 3 பின்கள் மட்டுமே தேவை, I/O வளங்களைச் சேமிக்கிறது.
க்ரோவ் அல்ட்ராசோனிக் ரேஞ்சர் என்பது 40 kHz இல் இயங்கும் ஒரு தொடர்பு இல்லாத தூர அளவீட்டு தொகுதி ஆகும், மேலும் இது 3 செ.மீ முதல் 350 செ.மீ வரையிலான தூரங்களை 2 மிமீ வரை துல்லியத்துடன் அளவிட முடியும். இது அருகாமை உணர்தல், மீயொலி கண்டறிதல், தூர அளவீடு மற்றும் ஸ்மார்ட் கார் அமைப்புகள் போன்ற பல்வேறு திட்டங்களுக்கு ஏற்றது.
பரந்த மின்னழுத்த வரம்பு மற்றும் ஒற்றை I/O முள் கொண்ட இந்த தொகுதி, பயன்பாட்டின் எளிமைக்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் 3.3V மற்றும் 5V அமைப்புகளுடன் இணக்கமானது. க்ரோவ் அல்ட்ராசோனிக் ரேஞ்சர் ஒரு பிளக்-அண்ட்-ப்ளே க்ரோவ் இணைப்பியுடன் பொருத்தப்பட்டுள்ளது, இது ஆரம்பநிலை மற்றும் மின்னணு ஆர்வலர்களுக்கு வசதியாக அமைகிறது.
Arduino, Python மற்றும் Codecraft க்கான விரிவான வழிமுறைகள் மற்றும் நூலகங்களுக்கு, இணைப்புப் பிரிவில் வழங்கப்பட்ட ஆவணங்களைப் பார்க்கவும். தயாரிப்பைப் பயன்படுத்துவதற்கு முன்பு Seeed Studio வழங்கிய வழிகாட்டுதல் PDF ஆவணங்களைப் படிக்க மறக்காதீர்கள்.
எச்சரிக்கை: க்ரோவ்-அல்ட்ராசோனிக் ரேஞ்சரை ஹாட்-பிளக் செய்ய வேண்டாம், ஏனெனில் அது சென்சாரை சேதப்படுத்தக்கூடும். அளவிடப்பட்ட பகுதி 0.5 சதுர மீட்டருக்குக் குறையாமல் மென்மையாக இருப்பதை உறுதிசெய்யவும்.

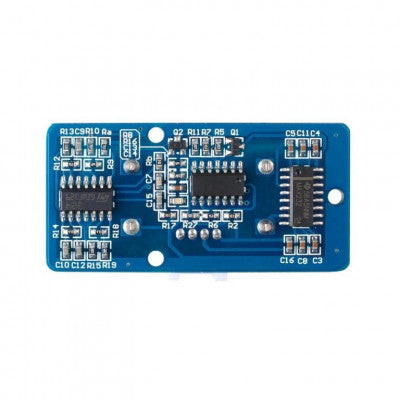

வன்பொருள் கண்ணோட்டம்: இந்த தொகுதி ஒரு மீயொலி டிரான்ஸ்மிட்டர் மற்றும் ரிசீவரைக் கொண்டுள்ளது, இது மீயொலி டிரான்ஸ்ஸீவராக செயல்படுகிறது. இது 40 kHz மீயொலி அலையைப் பயன்படுத்தி, பரிமாற்றத்திலிருந்து வரவேற்பு வரையிலான நேரத்தைக் கணக்கிட்டு, காற்றில் ஒலியின் வேகத்தால் (340 மீ/வி) பெருக்கி தூரங்களை அளவிடுகிறது.
HC-SR04 உடன் ஒப்பீடு: க்ரோவ் மீயொலி தொலைவு உணரி ஒற்றை-முள் செயல்பாடு, 3.3V மற்றும் 5V அமைப்புகள் இரண்டிற்கும் ஆதரவு மற்றும் ராஸ்பெர்ரி பையின் I/O உடன் எளிதான இணக்கத்தன்மை போன்ற நன்மைகளை வழங்குகிறது. இதற்கு மாறாக, ராஸ்பெர்ரி பை இணைப்புக்கு HC-SR04 சென்சாருக்கு மின்னழுத்த மாற்ற சுற்று தேவைப்படுகிறது.
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
