MLX90641 சென்சார் கொண்ட IR வெப்ப கேமரா
வெப்ப இமேஜிங் மூலம் சுற்றியுள்ள வெப்பநிலைகளைக் கண்டறிந்து காட்சிப்படுத்துதல்
- இயக்க மின்னழுத்தம்: 3.3 ~ 5V
- தற்போதைய நுகர்வு: 18mA
- பார்வை புலம்: 110° x 75°
- தெளிவுத்திறன்: 1.5°C
- புதுப்பிப்பு வீதம்: 0.5 - 64Hz
- இடைமுகம்: I2C குரோவ் இடைமுகம்
- பரிமாணங்கள்: 43மிமீ x 24மிமீ x 10மிமீ
- எடை: 3 கிராம்
- ஏற்றுமதி எடை: 0.005 கிலோ
- அனுப்பும் அளவுகள்: 4.5cm x 2.5cm x 1cm
சிறந்த அம்சங்கள்:
- 1612 பிக்சல் IR சென்சார் வரிசையுடன் கூடிய சிறிய அளவு
- பரந்த பகுதி கவரேஜுக்கு 110x75 என்ற உயர் FOV.
- பரந்த வெப்பநிலை வரம்பு -40~300
- எளிதான MCU தகவல்தொடர்புக்கான I2C Grove இடைமுகம்
இந்த IR வெப்ப கேமரா 1612 வரிசை வெப்ப உணரிகளைக் கொண்டுள்ளது (MLX90641), இதன் மையப் பகுதி துல்லியம் 1 மற்றும் சராசரி துல்லியம் 1.5. குறைந்த தெளிவுத்திறன் கொண்ட வெப்பப் படங்களைப் பெறுவதற்கு இது I2C நெறிமுறையைப் பயன்படுத்துகிறது, FOV 110x75 மற்றும் வெப்பநிலை அளவீட்டு வரம்பு -40 முதல் 300 வரை.
உகந்த செயல்திறனுக்காக, கேமராவை இயக்க 20000 பைட்டுகளுக்கு மேல் RAM கொண்ட MCU ஐப் பயன்படுத்துவது பரிந்துரைக்கப்படுகிறது. I2C இடைமுகத்தைப் பயன்படுத்தி தொகுதியை MCU உடன் இணைக்க முடியும். Arduino UNO அதன் குறைந்த கணக்கீட்டு திறன் காரணமாக இந்த கேமராவுடன் பயன்படுத்த ஏற்றது அல்ல என்பதை நினைவில் கொள்க.
இந்த வெப்ப இமேஜிங் கேமராவில் உள்ள உணர்திறன் வெப்ப சென்சார் சுற்றியுள்ள பொருட்களில் உள்ள நுட்பமான வெப்பநிலை வேறுபாடுகளைக் கண்டறிந்து, அதிக துல்லியமான தொடர்பு இல்லாத வெப்பநிலை அளவீடுகளை அனுமதிக்கிறது. இது மைக்ரோவேவ் ஓவன்கள், ஊடுருவல் கண்டறிதல் அமைப்புகள் மற்றும் தொழில்துறை வெப்பநிலை கட்டுப்பாடு உள்ளிட்ட பல்வேறு பயன்பாடுகளுக்கு ஏற்றது.

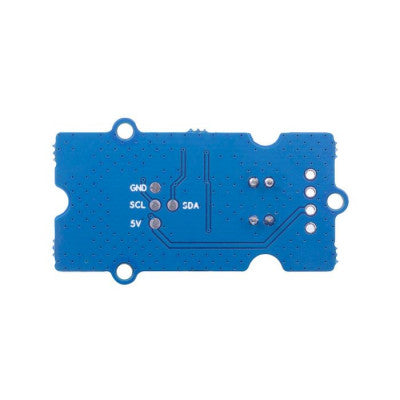

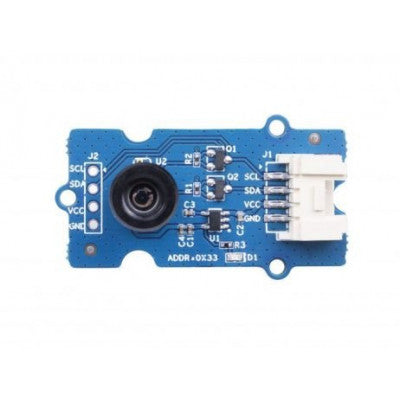

தொகுப்பு உள்ளடக்கியது: 1 x க்ரோவ் தெர்மல் இமேஜிங் கேமரா / ஐஆர் அரே MLX90641 110 டிகிரி
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
