குரோவ் I2C மோட்டார் டிரைவர் (TB6612FNG)
இந்த Grove I2C மோட்டார் டிரைவரைப் பயன்படுத்தி இரண்டு DC மோட்டார்கள் அல்லது ஒரு ஸ்டெப்பர் மோட்டாரை எளிதாக இயக்கவும்.
- MCU இயக்க மின்னழுத்தம்: 3.3V / 5V
- மோட்டார் சப்ளை மின்னழுத்தம்: 2.5 ~ 13.5 (வழக்கமாக 5V, அதிகபட்சம் 15V.)
- வெளியீட்டு மின்னோட்டம்: 1.2 A(சராசரி)/3.2 A (உச்சம்)
- மாறுதல் அதிர்வெண்: 100kHz
- லாஜிக் இடைமுகம்: I2C
- I2C முகவரி: 0x14 (இயல்புநிலை)
- அளவு(மிமீ): 60 X 40 X 12
- எடை: 13 கிராம்
சிறந்த அம்சங்கள்:
- எளிதான Arduino ஒருங்கிணைப்புக்கான உள் MCU.
- CW/CCW/ஷார்ட் பிரேக்/ஸ்டாப் செயல்பாட்டு முறைகள்
- உள்ளமைக்கப்பட்ட வெப்ப நிறுத்தம் மற்றும் குறைந்த மின்னழுத்த கண்டறிதல்
- காத்திருப்பு (மின் சேமிப்பு) அமைப்பு
க்ரோவ் I2C மோட்டார் டிரைவர் (TB6612FNG) என்பது TB6612FNG IC ஐ அடிப்படையாகக் கொண்ட ஒரு பல்துறை இயக்கி பலகையாகும், இது இரண்டு DC மோட்டார்கள் அல்லது ஒரு ஸ்டெப்பர் மோட்டாரை இயக்கும் திறன் கொண்டது. இது குறைந்த ON-ரெசிஸ்டருடன் LD MOS கட்டமைப்பில் வெளியீட்டு டிரான்சிஸ்டர்களைக் கொண்டுள்ளது, இது திறமையான மோட்டார் கட்டுப்பாட்டை வழங்குகிறது. இயக்கி CW, CCW, குறுகிய பிரேக் மற்றும் IN1 மற்றும் IN2 உள்ளீட்டு சமிக்ஞைகள் மூலம் நிறுத்த முறை போன்ற பல்வேறு முறைகளை ஆதரிக்கிறது.
உள் MCU மற்றும் Grove I2C இடைமுகத்துடன் இணக்கத்தன்மையுடன், இந்த மோட்டார் இயக்கி Arduino பலகைகளுடன் தடையின்றி வேலை செய்ய முடியும், இதனால் மோட்டார் கட்டுப்பாட்டு திட்டங்கள் தொந்தரவில்லாமல் இருக்கும்.
பயன்பாடுகள்:
- DC மோட்டார் கட்டுப்பாடு
- ஸ்டெப்பர் மோட்டார் கட்டுப்பாடு
தொகுப்பு உள்ளடக்கியது:

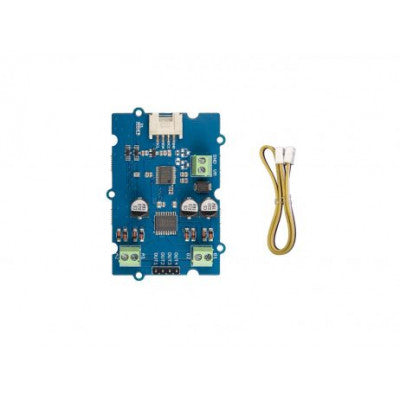

- 1 x க்ரோவ் I2C மோட்டார் டிரைவர் (TB6612FNG)
- 1 x குரோவ் கேபிள்
படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
