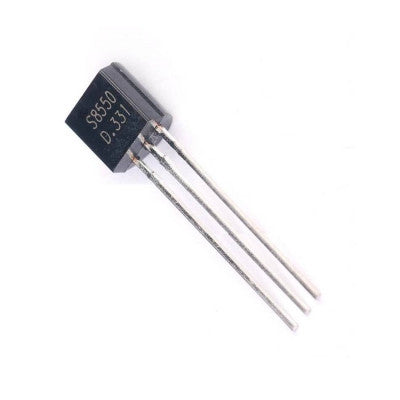

S8550 டிரான்சிஸ்டர்
குறைந்த செறிவூட்டல் மின்னழுத்தம் மற்றும் அதிக பாதுகாப்பான இயக்கப் பகுதி கொண்ட மூன்று அடுக்கு PNP சாதனம்.
- டிரான்சிஸ்டர் துருவமுனைப்பு: PNP
- கலெக்டர்-எமிட்டர் மின்னழுத்தம் (VCEO): 20V
- கலெக்டர்-பேஸ் மின்னழுத்தம் (VCBO): 30V
- தொடர்ச்சியான சேகரிப்பான் மின்னோட்டம் (Ic): 700mA
- உமிழ்ப்பான்-அடிப்படை மின்னழுத்தம் (VEBO): 5V
- இயக்க வெப்பநிலை வரம்பு: -65 முதல் 150°C வரை
- DC மின்னோட்ட ஆதாயம் (hFE): 120-400
- தற்போதைய ஆதாய அலைவரிசை (fT): 100MHz
- வெளியீட்டு கொள்ளளவு (Cob): 9pF
அம்சங்கள்:
- குறைந்த செறிவு மின்னழுத்தம்
- எளிய இயக்கி தேவைகள்
- உயர் பாதுகாப்பான இயக்கப் பகுதி
- குறைந்த சிதைவு நிரப்பு வடிவமைப்புகளுக்கு
S8550 என்பது வேலை செய்யும் வரம்பிற்குள் உள்ள ஒரு மூன்று அடுக்கு PNP சாதனமாகும். சேகரிப்பான் மின்னோட்டம் IC என்பது அடிப்படை மின்னோட்டம் IB இன் செயல்பாடாகும், இது கொடுக்கப்பட்ட சேகரிப்பான்-உமிழ்ப்பான் மின்னழுத்த VCE க்கு சேகரிப்பான் மின்னோட்டத்தில் தொடர்புடைய பெருக்கப்பட்ட மாற்றத்தை வழங்கும் அடிப்படை மின்னோட்டத்தில் ஏற்படும் மாற்றமாகும். எடுத்துச் செல்லவும் கையாளவும் எளிதானது.
தொடர்புடைய ஆவணங்கள்: S8550 டிரான்சிஸ்டர் தரவுத்தாள்
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
