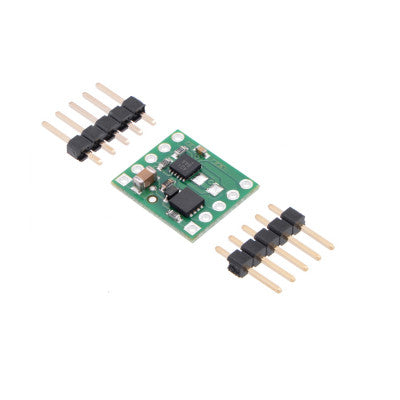

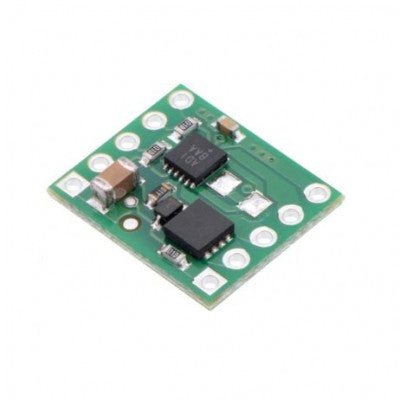

MAX14870 ஒற்றை பிரஷ்டு DC மோட்டார் டிரைவர் கேரியர்
பரந்த இயக்க மின்னழுத்த வரம்பைக் கொண்ட மாக்சிமின் MAX14870 மோட்டார் டிரைவருக்கான ஒரு சிறிய பிரேக்அவுட் போர்டு.
- மோட்டார் டிரைவர்: MAX14870
- இயக்க மின்னழுத்தம்: 4.5V முதல் 36V வரை
- தொடர்ச்சியான மின்னோட்டம்: 1.7A
- உச்ச மின்னோட்டம்: 2.5A
-
அம்சங்கள்:
- ஒற்றை-சேனல் H-பிரிட்ஜ் மோட்டார் இயக்கி
- மோட்டார் விநியோக மின்னழுத்தம்: 4.5V முதல் 36V வரை
- வெளியீட்டு மின்னோட்டம்: 1.7A வரை தொடர்ச்சியான (2.5A உச்சம்)
- எளிய இரண்டு-முள் DIR/PWM இடைமுகம்
- செயலில்-குறைந்த தவறு வெளியீடு
Maxim Integrated-இன் MAX14870 என்பது ஒரு சிறிய H-பிரிட்ஜ் மோட்டார் டிரைவர் IC ஆகும், இது 4.5V முதல் 36V வரையிலான மின்னழுத்த வரம்பிற்குள் ஒரு பிரஷ்டு DC மோட்டாரை இருதரப்பு கட்டுப்பாட்டிற்குள் அனுமதிக்கிறது. இது 1.7A வரை தொடர்ச்சியான மின்னோட்டங்களையும் 2.5A உச்ச மின்னோட்டங்களையும் கையாள முடியும், இது பல்வேறு சிறிய மோட்டார் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.
எங்கள் பிரேக்அவுட் போர்டு, குறிப்பாக மாணவர்கள் மற்றும் பொழுதுபோக்கு ஆர்வலர்களுக்கு, நிலையான சாலிடர்லெஸ் பிரட்போர்டுகள் மற்றும் 0.1 பெர்ஃப் போர்டுகளுடன் இணக்கத்தன்மையை வழங்குவதன் மூலம் MAX14870 இன் பயன்பாட்டை எளிதாக்குகிறது. இந்த போர்டில் MAX14870 மற்றும் ரிவர்ஸ் பேட்டரி பாதுகாப்பு சுற்று உள்ளிட்ட SMD கூறுகள் உள்ளன.
MAX14870 சிங்கிள் பிரஷ்டு டிசி மோட்டார் டிரைவர் கேரியர், ஒற்றை பிரஷ்டு டிசி மோட்டாருடன் எளிதாக ஒருங்கிணைக்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது, இதில் நேரடியான இரண்டு-முள் வேகம்/திசை இடைமுகம் மற்றும் தலைகீழ் மின்னழுத்தம், குறைந்த மின்னழுத்தம், அதிக மின்னோட்டம் மற்றும் அதிக வெப்பநிலை நிலைமைகளுக்கு எதிராக உள்ளமைக்கப்பட்ட பாதுகாப்பு உள்ளது.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
