போலோலு DRV8838 ஒற்றை பிரஷ்டு DC மோட்டார் டிரைவர் கேரியர்
சிறிய மோட்டார்களுக்கான ஒரு சிறிய மற்றும் பல்துறை H-பிரிட்ஜ் மோட்டார் இயக்கி.
- மோட்டார் விநியோக மின்னழுத்தம்: 0V முதல் 11V வரை
- லாஜிக் சப்ளை மின்னழுத்தம்: 1.8V முதல் 7V வரை
- வெளியீட்டு மின்னோட்டம்: 1.7A வரை தொடர்ச்சியான (1.8A உச்சம்)
- PHASE/ENABLE இடைமுகம்: ஒரு முள் திசையைக் கட்டுப்படுத்துகிறது, மற்றொன்று வேகத்தைக் கட்டுப்படுத்துகிறது.
- உள்ளீடுகள் இணக்கத்தன்மை: 3V மற்றும் 5V
- மின்னழுத்தக் குறைவு: ஆம்
- பாதுகாப்பு அம்சங்கள்: மோட்டார் விநியோகத்தில் அதிகப்படியான மின்னோட்டம், அதிகப்படியான வெப்பநிலை, தலைகீழ் மின்னழுத்தம்.
- தொகுப்பு அளவு: 10-பின் DIP தொகுப்பின் வடிவ காரணியுடன் 0.50.4
- தொகுப்பு உள்ளடக்கியது: 1 x போலோலு DRV8838 ஒற்றை பிரஷ்டு DC மோட்டார் டிரைவர் கேரியர்
அம்சங்கள்:
- ஒரு DC மோட்டாரை இயக்க முடியும்
- DIP தொகுப்பு வடிவ காரணியுடன் கூடிய சிறிய அளவு
- மின்னழுத்தக் குறைப்பு மற்றும் பாதுகாப்பு அம்சங்கள்
- எளிதான கட்டுப்பாட்டிற்கான PHASE/ENABLE இடைமுகம்
DRV8838 என்பது ஒரு சிறிய H-பிரிட்ஜ் மோட்டார் டிரைவர் IC ஆகும், இது ஒரு பிரஷ்டு DC மோட்டாரை 0V முதல் 11V வரை இரு திசைகளிலும் கட்டுப்படுத்த முடியும். இது 1.7A வரை தொடர்ந்து வழங்கும் திறன் கொண்டது மற்றும் குறுகிய காலத்திற்கு 1.8A வரை உச்ச மின்னோட்டங்களைக் கையாள முடியும், இது குறைந்த மின்னழுத்தங்களில் இயங்கும் சிறிய மோட்டார்களுக்கு ஏற்றதாக அமைகிறது.

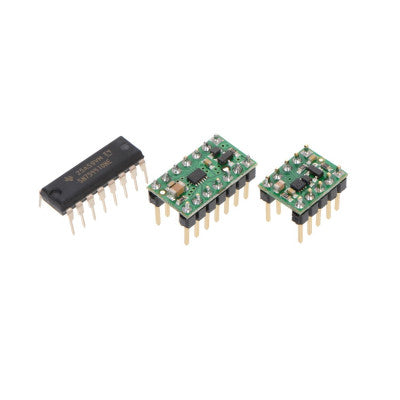

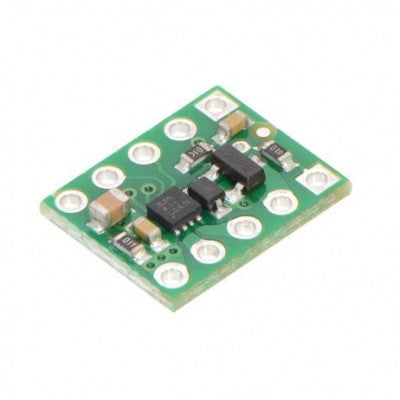

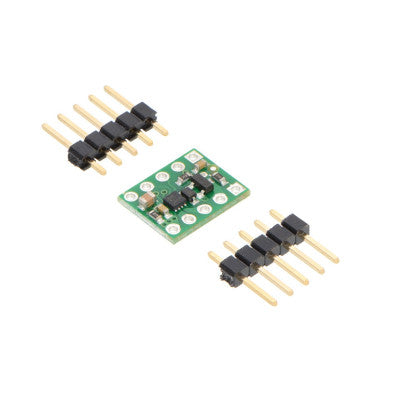

எங்கள் பிரேக்அவுட் போர்டு DRV8838 ஐ மிகவும் பயனர் நட்பு 10-பின் DIP தொகுப்பாக மாற்றுகிறது, இது நிலையான சாலிடர்லெஸ் பிரட்போர்டுகள் மற்றும் 0.1 பெர்போர்டுகளுடன் எளிதாகப் பயன்படுத்த அனுமதிக்கிறது. இந்த போர்டில் DRV8838 மற்றும் ரிவர்ஸ் பேட்டரி பாதுகாப்பிற்கான கூடுதல் FET உள்ளிட்ட SMD கூறுகள் உள்ளன. விரிவான பயன்பாட்டிற்கு, DRV8838 தரவுத்தாள் பார்க்க பரிந்துரைக்கிறோம்.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
