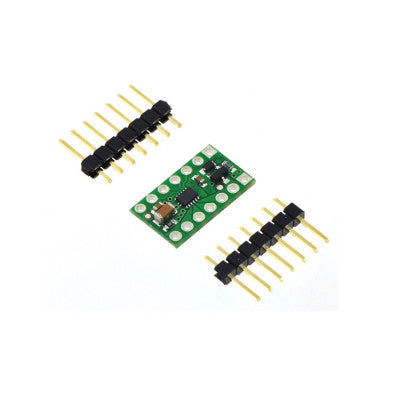

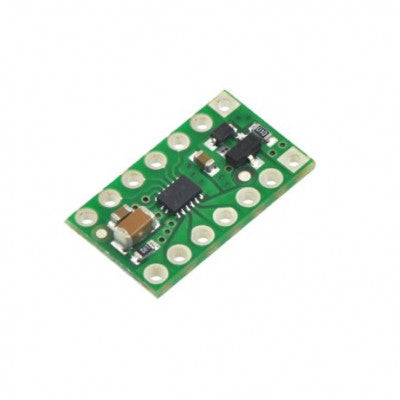

போலோலு DRV8835 இரட்டை மோட்டார் டிரைவர் கேரியர்
இரண்டு பிரஷ்டு செய்யப்பட்ட DC மோட்டார்களின் இருதரப்புக் கட்டுப்பாட்டிற்கான சிறிய இரட்டை H-பிரிட்ஜ் மோட்டார் இயக்கி.
- மோட்டார் விநியோக மின்னழுத்தம்: 0V முதல் 11V வரை
- லாஜிக் சப்ளை மின்னழுத்தம்: 2V முதல் 7V வரை
- வெளியீட்டு மின்னோட்டம்: ஒரு மோட்டருக்கு 1.2A தொடர்ச்சியான (1.5A உச்சம்)
- மோட்டார் வெளியீடுகள்: ஒற்றை மோட்டாருக்கு 2.4A தொடர்ச்சியான (3A உச்ச) மின்னழுத்தத்தை வழங்க இணையாக இணைக்கப்படலாம்.
- இடைமுக முறைகள்: இரண்டு சாத்தியமான முறைகள் - IN/IN அல்லது PHASE/ENABLE
அம்சங்கள்:
- இரட்டை-H-பால மோட்டார் இயக்கி
- மோட்டார் விநியோக மின்னழுத்தம்: 0V முதல் 11V வரை
- லாஜிக் சப்ளை மின்னழுத்தம்: 2V முதல் 7V வரை
- வெளியீட்டு மின்னோட்டம்: ஒரு மோட்டருக்கு 1.2A தொடர்ச்சியான (1.5A உச்சம்)
டெக்சாஸ் இன்ஸ்ட்ரூமென்ட்ஸ் DRV8835 என்பது ஒரு சிறிய இரட்டை H-பிரிட்ஜ் மோட்டார் டிரைவர் IC ஆகும், இது 0 V முதல் 11 V வரை இரண்டு பிரஷ் செய்யப்பட்ட DC மோட்டார்களின் இருதரப்பு கட்டுப்பாட்டிற்குப் பயன்படுத்தப்படலாம். இது ஒரு சேனலுக்கு சுமார் 1.2 A வரை தொடர்ந்து வழங்க முடியும் மற்றும் ஒரு சேனலுக்கு 1.5 A வரை உச்ச மின்னோட்டங்களை சில வினாடிகளுக்கு பொறுத்துக்கொள்ள முடியும், இது ஒப்பீட்டளவில் குறைந்த மின்னழுத்தங்களில் இயங்கும் சிறிய மோட்டார்களுக்கு ஒரு சிறந்த இயக்கியாக அமைகிறது. DRV8835 ஒரு சிறந்த IC ஆகும், ஆனால் அதன் சிறிய, ஈயமற்ற தொகுப்பு வழக்கமான மாணவர் அல்லது பொழுதுபோக்கிற்கு பயன்படுத்துவதை கடினமாக்குகிறது; எங்கள் பிரேக்அவுட் போர்டு இந்த டிரைவருக்கு 14-பின் DIP தொகுப்பின் வடிவ காரணியை வழங்குகிறது, இது நிலையான சாலிடர்லெஸ் பிரட்போர்டுகள் மற்றும் 0.1 பெர்ஃப்போர்டுகளுடன் பயன்படுத்துவதை எளிதாக்குகிறது. இந்த போர்டு DRV8835க்கான கேரியர் என்பதால், DRV8835 தரவுத்தாள் கவனமாக படிக்க பரிந்துரைக்கிறோம். போர்டு DRV8835 உட்பட SMD கூறுகளுடன் நிரம்பியுள்ளது, மேலும் தலைகீழ் பேட்டரி பாதுகாப்பிற்காக ஒரு FET ஐ சேர்க்கிறது.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
