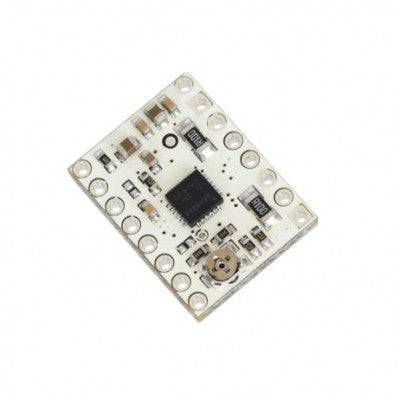

போலோலு DRV8834 குறைந்த மின்னழுத்த ஸ்டெப்பர் மோட்டார் டிரைவர் கேரியர்
TIs DRV8834 மைக்ரோ-ஸ்டெப்பிங் பைபோலார் ஸ்டெப்பர் மோட்டார் டிரைவருக்கான பல்துறை பிரேக்அவுட் போர்டு.
- இயக்க மின்னழுத்தம்: 2.5-10.8 V
- ஒரு கட்டத்திற்கு தொடர்ச்சியான மின்னோட்டம்: 1.5 A வரை
- ஒரு கட்டத்திற்கு உச்ச மின்னோட்டம்: 2 A வரை
- மைக்ரோ-ஸ்டெப் ரெசல்யூஷன்கள்: 1/32-ஸ்டெப்
-
அம்சங்கள்:
- எளிய படி மற்றும் திசைக் கட்டுப்பாட்டு இடைமுகம்
- ஆறு வெவ்வேறு படிநிலைத் தீர்மானங்கள்
- சரிசெய்யக்கூடிய மின்னோட்டக் கட்டுப்பாடு
- உள்ளமைக்கப்பட்ட ரெகுலேட்டர்
- அதிக வெப்பநிலை மற்றும் அதிக மின்னோட்ட பாதுகாப்பு
- 3.3V மற்றும் 5V அமைப்புகளுடன் இடைமுகப்படுத்த முடியும்

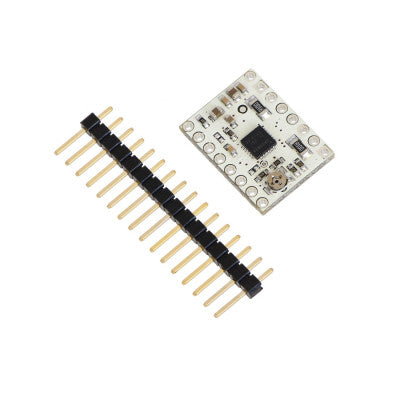

- தொகுப்பு உள்ளடக்கியது: 1 x போலோலு DRV8834 குறைந்த மின்னழுத்த ஸ்டெப்பர் மோட்டார் டிரைவர் கேரியர்
இந்த பிரேக்அவுட் போர்டு A4988 கேரியர்களுக்கான டிராப்-இன் மாற்றாக வடிவமைக்கப்பட்டுள்ளது, பல்வேறு பயன்பாடுகளுக்கான இணக்கத்தன்மை மற்றும் மேம்படுத்தப்பட்ட அம்சங்களை வழங்குகிறது. இது ஸ்டெப்பர் மோட்டார்களை குறைந்த மின்னழுத்தங்களுடன் இயக்க அனுமதிக்கிறது மற்றும் வெப்ப மடு அல்லது கட்டாய காற்று ஓட்டம் தேவையில்லாமல் நம்பகமான செயல்திறனை வழங்குகிறது.
சிறந்த பயன்பாட்டிற்கு, உங்கள் திட்டங்களில் இந்த தயாரிப்பை ஒருங்கிணைப்பதற்கு முன் DRV8834 தரவுத்தாள் முழுமையாகப் படிக்க பரிந்துரைக்கிறோம். சரிசெய்யக்கூடிய மின்னோட்டத்தை கட்டுப்படுத்தும் அம்சம் மற்றும் பல படி தெளிவுத்திறன்கள் இருமுனை ஸ்டெப்பர் மோட்டார்களைக் கட்டுப்படுத்துவதற்கான பல்துறை தேர்வாக அமைகின்றன.

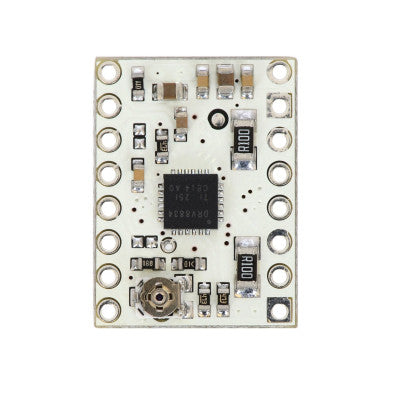

DRV8834 இயக்கி IC உட்பட அனைத்து மேற்பரப்பு-ஏற்ற கூறுகளும் முன்பே நிறுவப்பட்டிருப்பதால், இந்த பலகை அமைப்பை எளிதாக்குகிறது மற்றும் தடையற்ற பயனர் அனுபவத்தை உறுதி செய்கிறது.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
