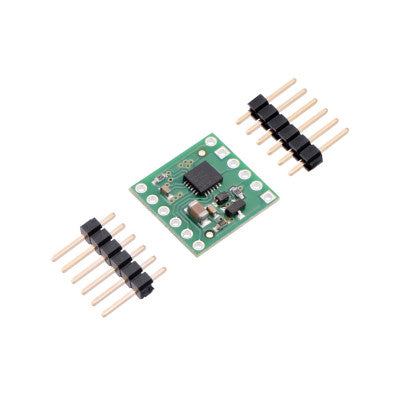

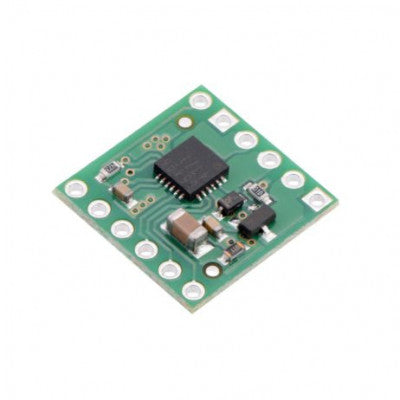

BD65496MUV ஒற்றை பிரஷ்டு DC மோட்டார் டிரைவர் கேரியர்
ஒரு பிரஷ்டு DC மோட்டாரின் இருதரப்பு கட்டுப்பாட்டிற்கான ஒரு சிறிய H-பிரிட்ஜ் மோட்டார் டிரைவர் IC.
- மோட்டார் விநியோக மின்னழுத்தம்: 2V முதல் 16V வரை
- லாஜிக் சப்ளை மின்னழுத்தம்: 2.5V முதல் 5.5V வரை
- வெளியீட்டு மின்னோட்டம்: தொடர்ச்சியாக 1.2A வரை (சில மில்லி விநாடிகளுக்கு 5A உச்சம்)
- இடைமுக முறைகள்: IN/IN அல்லது EN/IN
- மாறுதல் வேகம்: 500kHz வரையிலான PWM அதிர்வெண்களுக்கு கட்டமைக்கக்கூடியது
அம்சங்கள்:
- ஷூட்-த்ரூ பாதுகாப்புடன் கூடிய ஒற்றை-சேனல் H-பிரிட்ஜ் மோட்டார் இயக்கி
- மோட்டார் விநியோக மின்னழுத்தம்: 2V முதல் 16V வரை
- வெளியீட்டு மின்னோட்டம்: 1.2A வரை தொடர்ச்சியானது (5A உச்சம்)
- இரண்டு இடைமுக முறைகள்: IN/IN அல்லது EN/IN
ROHM இலிருந்து வரும் BD65496MUV ஒரு சிறந்த IC ஆகும், ஆனால் அதன் சிறிய மேற்பரப்பு-மவுண்ட் தொகுப்பு வழக்கமான மாணவர் அல்லது பொழுதுபோக்கு ஆர்வலர் பயன்படுத்துவதை கடினமாக்குகிறது. எங்கள் பிரேக்அவுட் போர்டு நிலையான சாலிடர்லெஸ் பிரட்போர்டுகள் மற்றும் 0.1 பெர்போர்டுகளுடன் பயன்படுத்துவதை எளிதாக்குகிறது. போர்டு BD65496MUV மற்றும் ஒரு ரிவர்ஸ் பேட்டரி பாதுகாப்பு சுற்று உள்ளிட்ட SMD கூறுகளால் நிரம்பியுள்ளது. மோட்டார் டிரைவர் மாறி மாறுதல் வேகத்தைக் கொண்டுள்ளது, இது 500kHz வரை PWM அதிர்வெண்கள், இரண்டு டிரைவ் பயன்முறை விருப்பங்கள் மற்றும் உள்ளமைக்கப்பட்ட குறைந்த மின்னழுத்தம் மற்றும் அதிக வெப்பநிலை பாதுகாப்பை அனுமதிக்கிறது; எங்கள் கேரியர் ரிவர்ஸ்-வோல்டேஜ் பாதுகாப்பையும் சேர்க்கிறது.
குறிப்பு: மேலும் தொழில்நுட்ப தரவுகளுக்கு இணைக்கப்பட்டுள்ள தரவுத்தாள் பார்க்கவும்.
படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
