16 சேனல் PCA9685 12-பிட் PWM/சர்வோ கட்டுப்படுத்தி
இரண்டு பின்களுடன் 16 PWM வெளியீடுகளைக் கட்டுப்படுத்தவும், 992 வெளியீடுகளுக்கு 62 வரை சங்கிலியை இணைக்கவும்.
- பரிமாணங்கள்: 62.5 x 25.4 x 3 மிமீ
- எடை: 9 கிராம்
- டெர்மினல் பிளாக்: பவர் உள்ளீடு அல்லது 0.1" பிரேக்அவுட்களைப் பயன்படுத்தவும்
-
அம்சங்கள்:
- 0x60-0x80 க்கு இடையிலான I2C 7-பிட் முகவரி
- தலைகீழ் துருவமுனைப்பு பாதுகாப்பு
- பசுமை சக்தி-நல்ல LED
- 16 சர்வோக்களுக்கு 3 பின் இணைப்பிகள்
- சங்கிலியால் பிணைக்கக்கூடிய வடிவமைப்பு
- வெளியீட்டு வரிகளில் 220 ஓம் தொடர் மின்தடையங்கள்
- 6 முகவரி தேர்ந்தெடுக்கப்பட்ட ஊசிகளுக்கான சாலிடர் ஜம்பர்கள்
PCA9685 12-Bit PWM/Servo கட்டுப்படுத்தியைப் பயன்படுத்தி, நீங்கள் துல்லியமான PWM வெளியீட்டைக் கொண்ட ரோபோக்கள், ஹெக்ஸாபாட் வாக்கர்ஸ், கலைப் படைப்புகள் அல்லது ஏராளமான LED களை இயக்கலாம். உங்கள் மைக்ரோகண்ட்ரோலரில் PWM வெளியீடுகள் தீர்ந்துவிட்டால், இந்தக் கட்டுப்படுத்திதான் தீர்வு. மொத்தம் 992 வெளியீடுகளுக்கு 62 கட்டுப்படுத்திகளை இணைக்கலாம்!
இந்தப் பலகை 0x60-0x80 க்கு இடையில் உள்ள I2C 7-பிட் முகவரியைப் பயன்படுத்துகிறது, ஜம்பர்கள் மூலம் தேர்ந்தெடுக்கலாம். இது பவர் உள்ளீடு அல்லது 0.1" பிரேக்அவுட்களுக்கான டெர்மினல் பிளாக்கைக் கொண்டுள்ளது, அதே போல் ரிவர்ஸ் துருவமுனைப்பு பாதுகாப்பையும் கொண்டுள்ளது. பச்சை நிற பவர்-நல்ல LED சரியான செயல்பாட்டைக் குறிக்கிறது. 4 குழுக்களில் 3 பின் இணைப்பிகளுடன், நீங்கள் ஒரே நேரத்தில் 16 சர்வோக்களை செருகலாம்.
PCA9685 "செயின்-எபிள்" வடிவமைப்பைக் கொண்டுள்ளது மற்றும் பாதுகாப்பிற்காக அனைத்து வெளியீட்டு வரிகளிலும் 220 ஓம் தொடர் மின்தடையங்களை உள்ளடக்கியது. இது 6 முகவரி தேர்ந்தெடுக்கப்பட்ட பின்களுக்கு சாலிடர் ஜம்பர்களையும் கொண்டுள்ளது மற்றும் 6V வெளியீடுகள் வரை பாதுகாப்பாக இயக்கும்போது 3.3V மைக்ரோகண்ட்ரோலரிலிருந்து கட்டுப்படுத்தலாம். சரிசெய்யக்கூடிய அதிர்வெண் PWM ஒவ்வொரு வெளியீட்டிற்கும் 12-பிட் தெளிவுத்திறனுடன் சுமார் 1.6 KHz வரை செல்லலாம்.
கூடுதலாக, PCA9685 ஆனது கட்டமைக்கக்கூடிய புஷ்-புல் அல்லது ஓபன்-ட்ரைன் வெளியீடு, அனைத்து வெளியீடுகளையும் விரைவாக முடக்க ஒரு வெளியீட்டு செயல்படுத்தும் முள் மற்றும் தேவைப்பட்டால் V+ வரிசையில் ஒரு பெரிய மின்தேக்கிக்கான இடத்தைக் கொண்டுள்ளது. இது உங்கள் மைக்ரோகண்ட்ரோலரை இணைக்காமல் சுதந்திரமாக இயங்கும் உள்ளமைக்கப்பட்ட கடிகாரத்துடன் கூடிய i2c-கட்டுப்படுத்தப்பட்ட PWM இயக்கி.

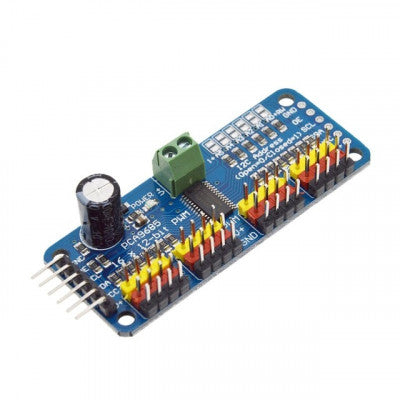

*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.*
