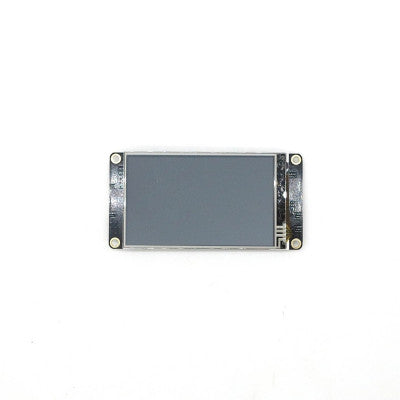

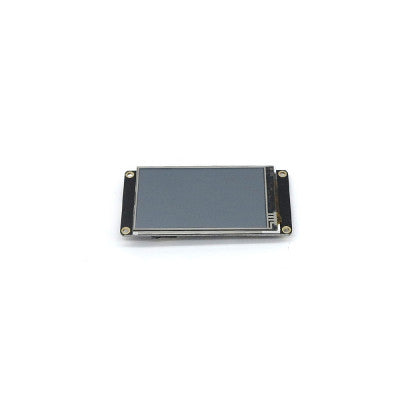

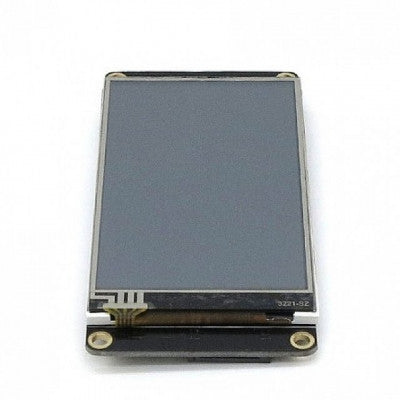

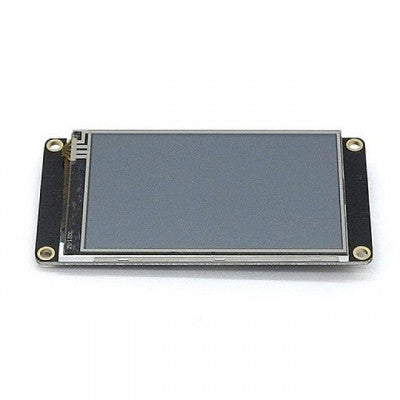

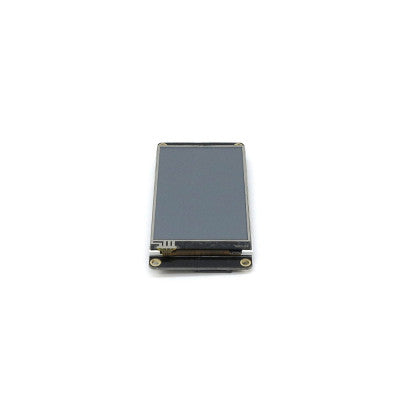

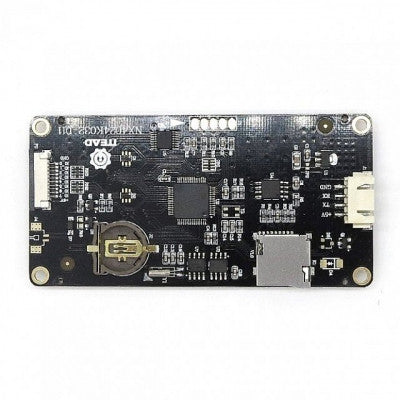

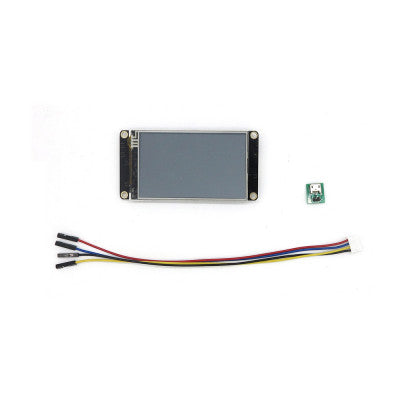

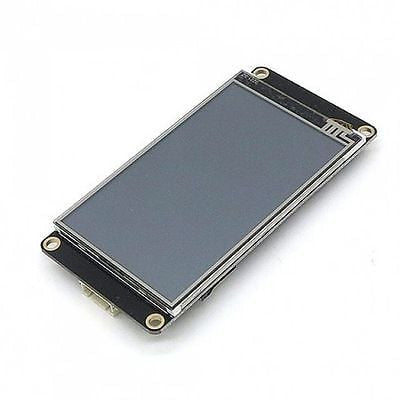

நெக்ஷன் மேம்படுத்தப்பட்ட NX4024K032 ஜெனரிக் 3.2 HMI டச் டிஸ்ப்ளே
தடையற்ற கட்டுப்பாடு மற்றும் காட்சிப்படுத்தலுக்கான மேம்பட்ட அம்சங்களுடன் கூடிய சக்திவாய்ந்த 3.2 HMI TFT காட்சி.
- மாதிரி எண்: NX4024K032
- காட்சி வகை: 011R (R:ரெசிஸ்டிவ் டச்ஸ்கிரீன்)
- இயக்க மின்னழுத்தம் (VDC): 4.75 ~ 7
- அதிகபட்ச இயக்க மின்னோட்டம் (mA): 15 - 85
- காட்சி அமைப்பு அளவு (L x W x H) மிமீ: 95 x 47.6 x 5.55
- நிகர எடை (கிராம்): 42.5
- தொடு வகை: மின்தடை
- நிறங்கள்: 65K (65536)
- பரிந்துரைக்கப்பட்ட மின்சாரம்: 5V, 500mA, DC
- வேலை செய்யும் வெப்பநிலை வரம்பு (C): -20 முதல் 70 வரை
- வேலை செய்யும் ஈரப்பதம் வரம்பு: 10% முதல் 90% ஈரப்பதம்
- USB இடைமுகம்: இல்லை
- மைக்ரோ-SD கார்டு ஸ்லாட்: ஆம் (FAT32 வடிவம்), அதிகபட்சம் 32G மைக்ரோ SD கார்டை ஆதரிக்கவும்.
- ஃபிளாஷ் நினைவகம்: 16 எம்பி
- ரேம்: 3584 பைட்
அம்சங்கள்:
- உள்ளமைக்கப்பட்ட RTC ஐ ஆதரிக்கிறது
- GPIO ஐ ஆதரிக்கிறது
- SD அட்டை இடைமுகம்: அதிகபட்சம் 32G மைக்ரோ TF/SD அட்டையை ஆதரிக்கவும் (FAT32 கோப்பு வடிவம்)
- ஃபிளாஷ் தரவு சேமிப்பு இடம்: 16MB
நெக்ஷன் மேம்படுத்தப்பட்ட NX4024K032 ஜெனரிக் 3.2 HMI டச் டிஸ்ப்ளே என்பது 16MB ஃபிளாஷ் தரவு சேமிப்பு இடம், 1024 பைட் EEPROM மற்றும் 3584 பைட் ரேம் கொண்ட சக்திவாய்ந்த 3.2 HMI TFT டிஸ்ப்ளே ஆகும். GPIO ஆதரவுடன், வாடிக்கையாளர்கள் இப்போது நெக்ஷன் பயன்படுத்தி வெளிப்புற சாதனங்களைக் கட்டுப்படுத்தலாம். இது IoT அல்லது நுகர்வோர் மின்னணு பயன்பாடுகளுக்கு ஏற்ற, பாரம்பரிய LCDகள் மற்றும் LED நிக்சி குழாய்களை மாற்றும் ஒரு தடையற்ற மனித இயந்திர இடைமுகம் (HMI) தீர்வாக செயல்படுகிறது.
நெக்ஷன் வன்பொருள் (TFT பலகைகள்) மற்றும் மென்பொருள் (Nextion எடிட்டர்) இரண்டையும் உள்ளடக்கியது. TFT பலகை தகவல்தொடர்புக்கு ஒற்றை சீரியல் போர்ட்டைப் பயன்படுத்துகிறது, வயரிங் எளிதாக்குகிறது. நெக்ஷன் எடிட்டர் பொத்தான்கள், உரை, முன்னேற்றப் பட்டைகள், ஸ்லைடர்கள் மற்றும் இடைமுக வடிவமைப்பிற்காக பல கூறுகளை வழங்குகிறது. இழுத்து விடுதல் செயல்பாடு நிரலாக்க நேரத்தை கணிசமாகக் குறைக்கிறது, GUI வடிவமைப்பை எளிதாக்குகிறது. ஏற்கனவே உள்ள திட்டங்களில் நெக்ஷன் குடும்ப HMI ஐ ஒருங்கிணைப்பது எளிது; பயனர்கள் UART ஐ மட்டுமே வழங்க வேண்டும்.
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
