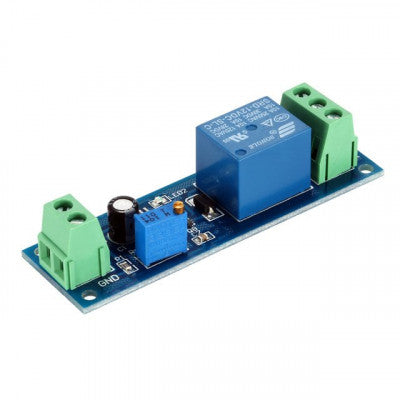

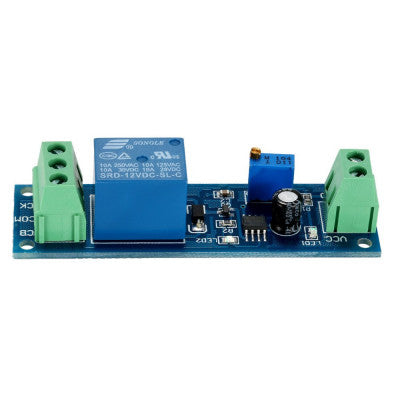

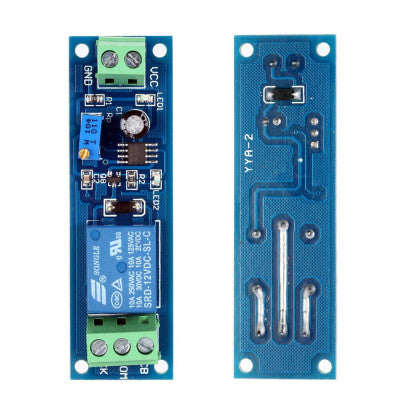

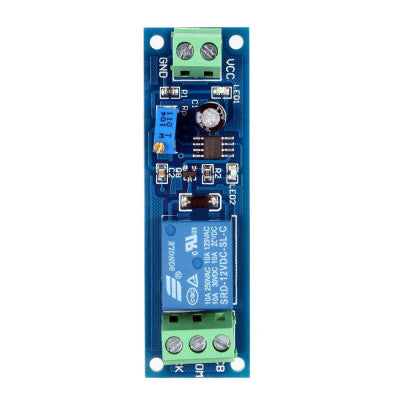

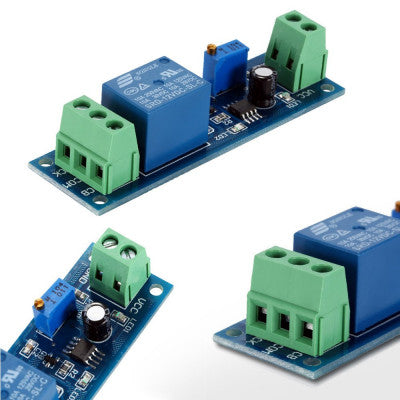

NE555 டிலே மோனோஸ்டபிள் ஸ்விட்ச் மாட்யூல் டைம் டிலே ஸ்விட்ச்
துல்லியமான நேரக் கட்டுப்பாட்டிற்காக NE555 சிப்பை அடிப்படையாகக் கொண்ட டைமர் சுவிட்ச் தொகுதி.
- சிப்செட்: NE555
- தூண்டுதல் மின்னழுத்தம் (VDC): 12
- தூண்டுதல் மின்னோட்டம் (mA): 20
- மாறுதல் மின்னழுத்தம் (VAC): 250 @ 10A
- மாறுதல் மின்னழுத்தம் (VDC): 30 @ 10A
- உள்ளீட்டு விநியோக மின்னழுத்தம் (VDC): 12
- சரிசெய்யக்கூடிய நேரம்(கள்): 0 முதல் 10 வரை
- அதிகபட்ச சுமை (W): 220
- Fmax (KHz): 500
- நீளம் (மிமீ): 76
- அகலம் (மிமீ): 24
- உயரம் (மிமீ): 18
சிறந்த அம்சங்கள்:
- மைக்ரோ விநாடிகள் முதல் நீண்ட மணிநேரம் வரையிலான நேரம்
- எளிய சுற்று வடிவமைப்பு
- துல்லிய துடிப்பு உருவாக்கம் / நேரம்
- சரிசெய்யக்கூடிய கடமை சுழற்சி
NE555 ஒருங்கிணைந்த சுற்று அடிப்படையிலான இந்த மோனோஸ்டபிள் ஜெனரேட்டர், பொட்டென்டோமீட்டரைப் பயன்படுத்தி அல்லது மின்தேக்கத்தை மாற்றுவதன் மூலம் 0 முதல் 10 வினாடிகள் வரை சரிசெய்யக்கூடிய தாமத நேரத்தை வழங்குகிறது. இது 220V/10A க்கும் குறைவான சாதனங்களைக் கட்டுப்படுத்த முடியும் மற்றும் துல்லியமான நேர தாமதங்கள் அல்லது அலைவுகளை உருவாக்குவதற்கு மிகவும் நிலையானது. தேவைப்பட்டால் தூண்டுதல் அல்லது மீட்டமைப்பதற்கு கூடுதல் முனையங்கள் வழங்கப்படுகின்றன.
நேர தாமத பயன்முறையில், நேரம் ஒரு வெளிப்புற மின்தடை மற்றும் மின்தேக்கியால் துல்லியமாகக் கட்டுப்படுத்தப்படுகிறது. நிலையான ஆஸிலேட்டர் செயல்பாட்டிற்கு, ஃப்ரீ-ரன்னிங் அதிர்வெண் மற்றும் கடமை சுழற்சி வெளிப்புற மின்தடையங்கள் மற்றும் ஒரு மின்தேக்கி மூலம் துல்லியமாகக் கட்டுப்படுத்தப்படுகின்றன. சுற்று தூண்டப்பட்டு விழும் அலைவடிவங்களில் மீட்டமைக்கப்படலாம், மேலும் வெளியீட்டு சுற்று 200mA வரை மூலத்தை அல்லது மூழ்கடிக்கலாம் அல்லது TTL சுற்றுகளை இயக்கலாம்.
பயன்பாடுகள்:
- ரோபோக்கள்
- வாகன விளக்குகள்
- அறிவார்ந்த தயாரிப்பு மேம்பாடு
- ஆட்டோமேஷன் உபகரணங்கள்
- பிஎல்சி மேம்பாடு
- ஸ்மார்ட் ஹோம்
- திருட்டு எதிர்ப்பு அலாரம்
- மின்னணு மேம்பாடு
தொகுப்பில் உள்ளவை: ஆப்டோகப்ளருடன் கூடிய 1 x NE555 டிலே மோனோஸ்டபிள் ஸ்விட்ச் மாட்யூல்.
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
