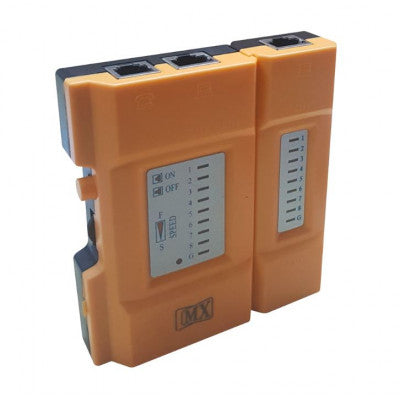

MX RJ45 நெட்வொர்க் கேபிள் சோதனையாளர் (MX-4066)

லேன் ஃபோனுக்கான MX RJ45 நெட்வொர்க் கேபிள் சோதனையாளர் RJ45/RJ11/RJ12/CAT5/CAT6/CAT7 UTP வயர் சோதனைக் கருவி

இரட்டை முறுக்கப்பட்ட கேபிள்களில் தவறான இணைப்புகள், ஷார்ட் சர்க்யூட்கள் மற்றும் திறந்த சர்க்யூட்கள் உள்ளனவா என சோதிக்கவும்.

• செயல்பாடுகள்: Cat X முறுக்கப்பட்ட கேபிள்களை 1,2,3,4,5,6,7,8 மற்றும் G சரிபார்க்க முடியுமா, அதே நேரத்தில், தவறான இணைப்பு, ஷார்ட் சர்க்யூட் மற்றும் ஓபன் சர்க்யூட் ஆகியவற்றை தீர்மானிக்க முடியும்.
• இரட்டை முறுக்கப்பட்ட கேபிள்களின் சோதனை: பவரை இயக்கவும் (S என்பது மெதுவான தானியங்கி தரம், M என்பது கைமுறை.) பிரதான சோதனையாளரிலும் தொலைதூர சோதனையிலும் கேபிள்களை வைக்கவும். பிரதான சோதனையாளரின் விளக்குகள் 1 முதல் G வரை தொடர்ச்சியாக எரியும்.
• அசாதாரண இணைப்புகள்:
  1. ஒரு கேபிள், எடுத்துக்காட்டாக கேபிள் எண்.3 திறந்த சுற்றுடன் இருந்தால், பிரதான சோதனையாளர் மற்றும் தொலைதூர சோதனையாளரின் இரண்டு எண் 3 விளக்குகள் எரியாது.
  2. பல கேபிள்கள் இணைக்கப்படாவிட்டால், பல விளக்குகள் முறையே எரியாது. இரண்டுக்கும் குறைவான கேபிள்கள் இணைக்கப்பட்டிருந்தால், எந்த விளக்கும் எரியவில்லை.
  3. ஒரு கேபிளின் இரண்டு முனைகள் ஒழுங்கற்றதாக இருந்தால், எடுத்துக்காட்டாக எண்.2 மற்றும் எண்.4 than. காட்சிகள்: முதன்மை சோதனையாளர்: 1-2-3-4-5-6-7-8-G தொலை சோதனையாளர்: 1-2-3-4-5-6-7-8-G
  4. இரண்டு கேபிள்கள் ஷார்ட் சர்க்யூட்டால் பாதிக்கப்பட்டிருந்தால், தொடர்புடைய மேஜர் எதுவும் ரிமோட் டெஸ்டரில் இயக்கப்படவில்லை, அதே நேரத்தில் மெயின் டெஸ்டர் மாறாமல் இருக்கும். மூன்று உட்பட மூன்று கேபிள்கள் ஷார்ட் சர்க்யூட்டால் பாதிக்கப்பட்டிருந்தால், தொடர்புடைய விளக்குகள் எதுவும் எரியவில்லை.
  5. சோதனை பேட்ச் பேனல்கள் அல்லது சுவர் தட்டு அவுட்லெட்டுகளை சோதித்தால், ஒன்றுக்கொன்று பொருந்தக்கூடிய இரண்டு கேபிள்கள் (எ.கா. 110P4 மற்றும் Rj45) சோதனையாளருடன் இணைக்கப்படும்.

அம்சங்கள் மற்றும் விவரக்குறிப்புகள்:

• கேபிள் வகை: RJ11 தொலைபேசி கேபிள் மற்றும் RJ45 LAN கேபிள்
• இணைப்பிகள்: ஈதர்நெட் கேட் 5, ஈதர்நெட் கேட் 5e, ஈதர்நெட் கேட் 6, ஈதர்நெட் கேட் 7, RJ11 6P மற்றும் RJ45 8P
• மின்சக்தி மூலம்: DC9V பேட்டரி தேவை (சேர்க்கப்படவில்லை)

சிறந்த அம்சங்கள்:

• தொடர்ச்சிக்கான அனைத்து சோதனைகளையும் சரிபார்ப்புகளையும் தானாகவே இயக்குகிறது.
• தெரியும் LED நிலை காட்சி
• வரி DC கண்டறிதல், அனோட் மற்றும் கேத்தோடு தீர்மானித்தல்
• திறந்த, குறுகிய மற்றும் குறுக்கு சுற்று சோதனையைக் கண்டறியும் ரிங்கிங் சிக்னல்

*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
