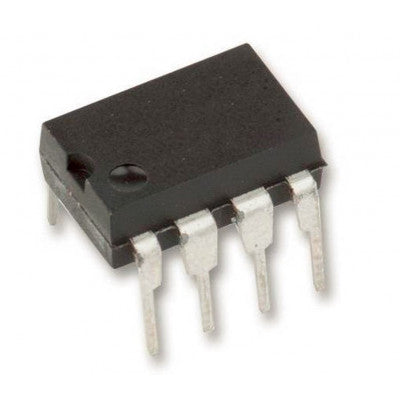

MC33063A DC-DC மாற்றி IC
MC33063A IC ஐப் பயன்படுத்தி எளிய DC-DC மாற்றிகளை எளிதாக உருவாக்குங்கள்.
- பரந்த உள்ளீட்டு மின்னழுத்த வரம்பு: 3 V முதல் 40 V வரை
- அதிக வெளியீட்டு சுவிட்ச் மின்னோட்டம்: 1.5 ஏ வரை
- சரிசெய்யக்கூடிய வெளியீட்டு மின்னழுத்தம்
- ஆஸிலேட்டர் அதிர்வெண்: 100 kHz வரை
MC33063A சாதனங்கள், எளிய DC-DC மாற்றிகளை உருவாக்கத் தேவையான அனைத்து முதன்மை சுற்றுகளையும் கொண்ட பயன்படுத்த எளிதான ICகள் ஆகும். இந்த சாதனங்கள் முதன்மையாக உள் வெப்பநிலை-ஈடுசெய்யப்பட்ட குறிப்பு, ஒரு ஒப்பீட்டாளர், ஒரு ஆஸிலேட்டர், செயலில் உள்ள மின்னோட்ட வரம்புடன் கூடிய PWM கட்டுப்படுத்தி, ஒரு இயக்கி மற்றும் ஒரு உயர்-மின்னோட்ட வெளியீட்டு சுவிட்ச் ஆகியவற்றைக் கொண்டுள்ளன. இதனால், பூஸ்ட், பக் மற்றும் தலைகீழ் இடவியல் ஆகியவற்றில் மாற்றிகளை உருவாக்க சாதனங்களுக்கு குறைந்தபட்ச வெளிப்புற கூறுகள் தேவைப்படுகின்றன. MC33063A சாதனம் –40°C முதல் 85°C வரை செயல்படுவதற்கு வகைப்படுத்தப்படுகிறது.
விவரக்குறிப்புகள்:
- VCC: விநியோக மின்னழுத்தம் 3V - 40V
- VIR: உள்ளீட்டு மின்னழுத்த வரம்பை மாற்றும் ஒப்பீட்டாளர் -0.3V - 40V
- VC (சுவிட்ச்): சேகரிப்பான் மின்னழுத்தத்தை 40V வரை மாற்றவும்.
- VE(சுவிட்ச்): உமிழ்ப்பான் மின்னழுத்தத்தை 40V வரை மாற்றவும்.
- VCE(சுவிட்ச்): உமிழ்ப்பான் மின்னழுத்தத்தை 40V வரை மாற்ற சேகரிப்பாளரை மாற்றவும்.
- VC(இயக்கி): 40V வரை இயக்கி சேகரிப்பான் மின்னழுத்தம்
- ஐசி(இயக்கி): 100mA வரை இயக்கி சேகரிப்பான் மின்னோட்டம்
- ISW: மின்னோட்டத்தை 1.5A வரை மாற்றவும்
- TJ: 150°C வரை மெய்நிகர் சந்திப்பு வெப்பநிலையை இயக்குதல்
- சேமிப்பு வெப்பநிலை வரம்பு : -65°C முதல் 150°C வரை
தொடர்புடைய ஆவணம்: MC33063 IC தரவுத் தாள்
படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
