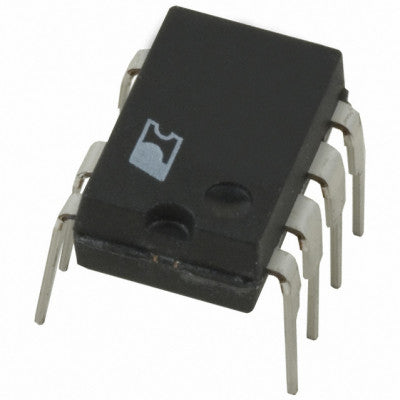

LNK306PN தனிமைப்படுத்தப்படாத மின்சாரம்
ஒருங்கிணைந்த அம்சங்களுடன் கூடிய உயர் செயல்திறன் கொண்ட ஆற்றல்-திறனுள்ள மின்சாரம் வழங்கல் மாற்றீடு
- பைபாஸ் பின் மின்னழுத்தம்: 5.55 - 6.10 V
- பைபாஸ் பின் மின்னழுத்த ஹிஸ்டெரிசிஸ்: 0.8 - 1.2 V
- குறைந்தபட்ச ஆன் டைம்: 280 - 475 ns
- முன்னணி விளிம்பு வெற்று நேரம்: 170 - 215 ns
- வெப்ப நிறுத்த வெப்பநிலை: 135 - 150 °C
- வெப்ப நிறுத்து வெப்பம்: 75 °C
சிறந்த அம்சங்கள்:
- மிகக் குறைந்த விலை, கூறு எண்ணிக்கை பக் மாற்றி
- தவறு பாதுகாப்புக்காக ஒருங்கிணைந்த தானியங்கி மறுதொடக்கம்
- துல்லியமான மின்னோட்ட வரம்புடன் 66 kHz செயல்பாடு
- உள்ளீட்டு அலைகளைத் தாங்கும் 700V உயர் முறிவு மின்னழுத்தம்
LNK306PN ஆனது 360mA வெளியீட்டு வரம்பிற்கு கீழ் உள்ள அனைத்து நேரியல் மற்றும் மின்தேக்கி-ஊட்டப்பட்ட தனிமைப்படுத்தப்படாத மின் விநியோகங்களை மாற்றும் வகையில் வடிவமைக்கப்பட்டுள்ளது, இது சமமான செலவில் அதிக செயல்திறன் மற்றும் ஆற்றல் செயல்திறனை வழங்குகிறது. இந்த ஒற்றைக்கல் IC 700V பவர் MOSFET, ஆஸிலேட்டர், ஆன்/ஆஃப் கட்டுப்பாடு, மின்னோட்ட மூல, அதிர்வெண் நடுக்கம் மற்றும் வெப்ப நிறுத்தம் ஆகியவற்றை ஒருங்கிணைக்கிறது.
இயக்க சக்தி DRAIN பின்னிலிருந்து பெறப்படுகிறது, இது பக் அல்லது ஃப்ளைபேக் மாற்றிகளில் சார்பு விநியோகத்திற்கான தேவையை நீக்குகிறது. ஒருங்கிணைந்த தானியங்கி மறுதொடக்க சுற்று தவறு நிலைமைகளின் போது வெளியீட்டு சக்தியைக் கட்டுப்படுத்துகிறது, கூறுகளின் எண்ணிக்கை மற்றும் பாதுகாப்பு செலவைக் குறைக்கிறது. ஒரு உள்ளூர் விநியோகம் பாதுகாப்பு இல்லாத தரப்படுத்தப்பட்ட ஆப்டோகப்ளரைப் பயன்படுத்தி நிலை மாற்றியாகச் செயல்படும் மேம்பட்ட ஒழுங்குமுறை செயல்திறனை அனுமதிக்கிறது.
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.*
