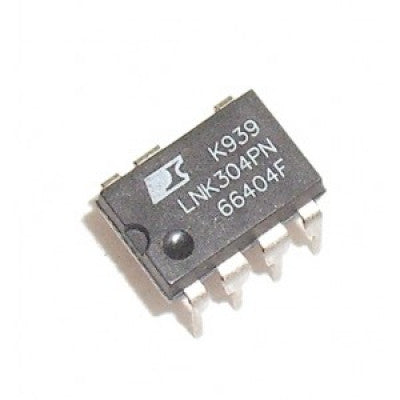

LNK304PN அறிமுகம்
உயர் செயல்திறன் மற்றும் ஆற்றல் திறன் கொண்ட மின்சாரம் வழங்கல் மாற்று
- விவரக்குறிப்பு பெயர்: LNK304PN
- விவரக்குறிப்பு பெயர்: ஒருங்கிணைந்த 700 V சக்தி MOSFET மற்றும் ஆஸிலேட்டர்
- விவரக்குறிப்பு பெயர்: எளிய ஆன்/ஆஃப் கட்டுப்பாட்டு திட்டம்
- விவரக்குறிப்பு பெயர்: உயர் மின்னழுத்த சுவிட்ச் மின்னோட்ட மூலம்
- விவரக்குறிப்பு பெயர்: வெப்ப பணிநிறுத்த சுற்று
- விவரக்குறிப்பு பெயர்: DRAIN பின் மின்னழுத்தத்திலிருந்து பெறப்பட்ட தொடக்க மற்றும் இயக்க சக்தி.
- விவரக்குறிப்பு பெயர்: முழுமையாக ஒருங்கிணைக்கப்பட்ட தானியங்கி மறுதொடக்க சுற்று
அம்சங்கள்:
- மிகக் குறைந்த விலை மற்றும் கூறு எண்ணிக்கை பக் மாற்றி தீர்வு
- ஷார்ட்-சர்க்யூட் மற்றும் ஓபன் லூப் ஃபால்ட் பாதுகாப்பிற்காக முழுமையாக ஒருங்கிணைக்கப்பட்ட தானியங்கி மறுதொடக்கம்
- துல்லியமான மின்னோட்ட வரம்புடன் 66 kHz செயல்பாடு
- இறுக்கமான சகிப்புத்தன்மை மற்றும் புறக்கணிக்கத்தக்க வெப்பநிலை மாறுபாடு
LNK304PN, 360 mA க்கும் குறைவான வெளியீட்டு மின்னோட்ட வரம்பில் உள்ள அனைத்து நேரியல் மற்றும் மின்தேக்கி-ஊட்டப்பட்ட (கேப் டிராப்பர்) தனிமைப்படுத்தப்படாத மின் விநியோகங்களை சமமான கணினி செலவில் மாற்றுவதற்காக வடிவமைக்கப்பட்டுள்ளது, அதே நேரத்தில் அதிக செயல்திறன் மற்றும் ஆற்றல் செயல்திறனை வழங்குகிறது. LinkSwitch-TN சாதனங்கள் 700 V பவர் MOSFET, ஆஸிலேட்டர், எளிய ஆன்/ஆஃப் கட்டுப்பாட்டு திட்டம், உயர் மின்னழுத்த சுவிட்ச் மின்னோட்ட மூல, அதிர்வெண் நடுக்கம், சுழற்சி-சுழற்சி மின்னோட்ட வரம்பு மற்றும் வெப்ப ஷட் டவுன் சுற்று ஆகியவற்றை ஒரு மோனோலிதிக் ஐசியில் ஒருங்கிணைக்கின்றன. தொடக்க மற்றும் இயக்க சக்தி DRAIN பின்னில் உள்ள மின்னழுத்தத்திலிருந்து நேரடியாகப் பெறப்படுகின்றன, இது பக் அல்லது ஃப்ளைபேக் மாற்றிகளில் ஒரு சார்பு வழங்கல் மற்றும் தொடர்புடைய சுற்றுக்கான தேவையை நீக்குகிறது. LNK304 இல் முழுமையாக ஒருங்கிணைக்கப்பட்ட தானியங்கி மறுதொடக்க சுற்று, ஷார்ட்-சர்க்யூட் அல்லது ஓபன் லூப் போன்ற தவறு நிலைகளின் போது வெளியீட்டு சக்தியை பாதுகாப்பாக கட்டுப்படுத்துகிறது, கூறு எண்ணிக்கை மற்றும் கணினி-நிலை சுமை பாதுகாப்பு செலவைக் குறைக்கிறது. IC ஆல் வழங்கப்படும் ஒரு உள்ளூர் விநியோகம், பக் மற்றும் பக்-பூஸ்ட் மாற்றிகளில் லைன் மற்றும் லோட் ரெகுலேஷனல் செயல்திறனை மேலும் மேம்படுத்த, லெவல் ஷிஃப்டராக செயல்படும் பாதுகாப்பு இல்லாத தரப்படுத்தப்பட்ட ஆப்டோகப்ளரைப் பயன்படுத்த அனுமதிக்கிறது.
விவரக்குறிப்புகள்:
- விபிபி: 5.55 - 6.10 வி
- விபிபிஹெச்: 0.8 - 1.2 வி
- டன்(குறைந்தபட்சம்): 280 - 475 ns
- tLEB: 170 - 215 ns
- வெப்பநிலை: 135 - 150 °C
- THSD: 75°C
தொடர்புடைய ஆவணம்: LNK304PN IC தரவுத் தாள்
