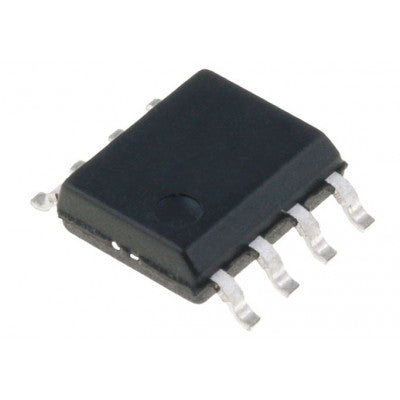

LM258 தொடர் செயல்பாட்டு பெருக்கிகள்
அதிக ஈட்டக்கூடிய, ஒற்றை-வழங்கல் செயல்பாட்டு பெருக்கிகள் பரந்த அளவிலான பயன்பாடுகளுக்கு ஏற்றவை.
- விநியோக மின்னழுத்தம்: 32V
- வேறுபட்ட உள்ளீட்டு மின்னழுத்தம்: 32V
- உள்ளீட்டு மின்னழுத்த வரம்பு: -0.3V முதல் +32V வரை
- இயக்க வெப்பநிலை வரம்பு: -25°C முதல் +85°C வரை
- சேமிப்பு வெப்பநிலை வரம்பு: -65°C முதல் +150°C வரை
அம்சங்கள்:
- 8-பம்ப் மைக்ரோ SMD சிப் அளவிலான தொகுப்பு
- ஒற்றுமை ஆதாயத்திற்காக உள் அதிர்வெண் ஈடுசெய்யப்பட்டது
- அதிக dc மின்னழுத்த ஆதாயம்: 100 dB
- பரந்த அலைவரிசை (ஒற்றுமை ஈட்டம்): 1 MHz (வெப்பநிலை ஈடுசெய்யப்பட்டது)
LM258 தொடர், ஒற்றை அல்லது பிளவு மின்சாரம் வழங்கும் பயன்பாடுகளுக்கு ஏற்ற இரண்டு சுயாதீன உயர் ஆதாய செயல்பாட்டு பெருக்கிகளுடன் வடிவமைக்கப்பட்டுள்ளது. இது ஒரு ஒற்றை மின் விநியோகத்திலிருந்து திறமையாக இயங்குகிறது மற்றும் குறைந்த மின் விநியோக மின்னோட்ட வடிகட்டலைக் கொண்டுள்ளது. பரந்த அளவிலான மின்னழுத்தங்கள் ஆதரிக்கப்படுவதால், LM258 தொடர் டிரான்ஸ்யூசர் பெருக்கிகள் மற்றும் நேரடி ஆதாய தொகுதிகள் உட்பட பல்வேறு சுற்றுகளில் பல்துறை பயன்பாட்டை வழங்குகிறது.
நேரியல் பயன்முறையில், உள்ளீட்டு பொதுவான-பயன்முறை மின்னழுத்த வரம்பு தரையையும் உள்ளடக்கியது, வெளியீட்டு மின்னழுத்தம் தரைக்கு ஊசலாடும் திறன் கொண்டது. ஒற்றுமை ஆதாய குறுக்கு அதிர்வெண் மற்றும் உள்ளீட்டு சார்பு மின்னோட்டம் இரண்டும் வெப்பநிலை ஈடுசெய்யப்படுகின்றன, மாறிவரும் சூழ்நிலைகளிலும் நிலையான செயல்திறனை உறுதி செய்கின்றன.
நன்மைகள்:
- இரண்டு உள்நாட்டில் ஈடுசெய்யப்பட்ட ஆப் ஆம்ப்கள்
- இரட்டை விநியோகங்களுக்கான தேவையை நீக்குகிறது
- அனைத்து வகையான தர்க்கங்களுடனும் இணக்கமானது
- பேட்டரி செயல்பாட்டிற்கு ஏற்ற மின் வடிகால்
LM258 தொடர் ஒரு நிலையான +5V மின் விநியோகத்திலிருந்து நேரடியாக இயக்க முடியும், இது கூடுதல் ±15V மின் விநியோகங்கள் தேவையில்லாமல் டிஜிட்டல் அமைப்புகளுக்கு ஏற்றதாக அமைகிறது. LM258 இரட்டை ஓபம்ப் போன்ற பின்-அவுட்டுடன், இந்தத் தொடர் மின்னணு சுற்றுகளுக்கு எளிதான இடைமுகத்தை வழங்குகிறது.
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.*
