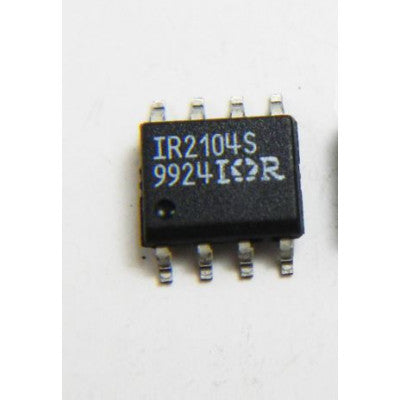

IR2104 உயர் மின்னழுத்தம், அதிவேக சக்தி MOSFET மற்றும் IGBT இயக்கி
வேகமான மாறுதல் திறன்கள் மற்றும் பல்வேறு லாஜிக் உள்ளீடுகளுடன் இணக்கமான உயர் மின்னழுத்த இயக்கி.
- மிதக்கும் சேனல்: பூட்ஸ்ட்ராப் செயல்பாட்டிற்காக வடிவமைக்கப்பட்டது, +600V வரை முழுமையாக செயல்படும், எதிர்மறை நிலையற்ற மின்னழுத்தத்தை தாங்கும், dV/dt நோய் எதிர்ப்பு சக்தி கொண்டது.
- கேட் டிரைவ் சப்ளை வரம்பு: 10 முதல் 20V வரை
- உள்ளீட்டு லாஜிக் இணக்கத்தன்மை: 3.3V, 5V, மற்றும் 15V
- டெட் டைம்: உள்ளுக்குள் அமைக்கப்பட்டது
- வெளியீட்டு கட்டம்: உள்ளீட்டுடன் கட்டத்தில் அதிக பக்க வெளியீடு
சிறந்த அம்சங்கள்:
- பூட்ஸ்ட்ராப் செயல்பாட்டிற்கான மிதக்கும் சேனல்
- 3.3V, 5V மற்றும் 15V லாஜிக் உள்ளீடுகளுடன் இணக்கமானது
- குறைந்த மின்னழுத்த லாக்அவுட் அம்சம் சேர்க்கப்பட்டுள்ளது
- குறைந்தபட்ச இயக்கி குறுக்கு கடத்தலுக்கான உயர் துடிப்பு மின்னோட்ட இடையக நிலை
IR2104 என்பது உயர் மின்னழுத்தம், அதிவேக பவர் MOSFET மற்றும் IGBT இயக்கி ஆகும், இது சுயாதீனமான உயர் மற்றும் குறைந்த பக்க குறிப்பு வெளியீட்டு சேனல்களைக் கொண்டுள்ளது. இது தனியுரிம HVIC மற்றும் லாட்ச் நோயெதிர்ப்பு CMOS தொழில்நுட்பங்களைப் பயன்படுத்துகிறது, இது கரடுமுரடான ஒற்றைக்கல் கட்டுமானத்தை உறுதி செய்கிறது. லாஜிக் உள்ளீடு 3.3V வரை குறைந்த நிலையான CMOS அல்லது LSTTL வெளியீடுகளுடன் இணக்கமானது.
வெளியீட்டு இயக்கிகள் இயக்கி குறுக்கு-கடத்தலைக் குறைக்கும் உயர் துடிப்பு மின்னோட்ட இடையக நிலையுடன் பொருத்தப்பட்டுள்ளன. மிதக்கும் சேனல் 10 முதல் 600 வோல்ட் வரை பரந்த வரம்பிற்குள் இயங்கும் உயர்-பக்க கட்டமைப்பில் N-சேனல் பவர் MOSFET அல்லது IGBT ஐ இயக்குவதற்கு ஏற்றது.
கூடுதலாக, IR2104 ஆனது இரண்டு சேனல்களுக்கும் குறைவான மின்னழுத்த லாக்அவுட், குறுக்கு-கடத்தல் தடுப்பு தர்க்கம், உள்நாட்டில் அமைக்கப்பட்ட டெட் டைம் மற்றும் பொருந்தக்கூடிய பரவல் தாமதம் ஆகியவற்றைக் கொண்டுள்ளது. பணிநிறுத்த உள்ளீடு இரண்டு சேனல்களையும் அணைத்து, செயல்பாட்டின் மீது விரிவான கட்டுப்பாட்டை வழங்குகிறது.
மேலும், சுற்றுச்சூழல் உணர்வுள்ள பயன்பாடுகளுக்கு IR2104 லீட்-ஃப்ரீ மாறுபாட்டிலும் கிடைக்கிறது.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
