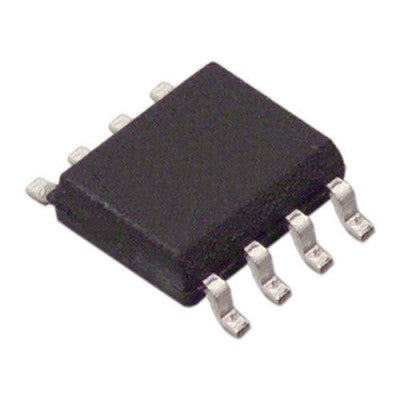

INA126 துல்லிய கருவி பெருக்கிகள்
பரந்த இயக்க மின்னழுத்த வரம்புடன் துல்லியமான, குறைந்த இரைச்சல் வேறுபாடு-சமிக்ஞை கையகப்படுத்தல்.
INA126 துல்லிய கருவி பெருக்கிகள் துல்லியமான மற்றும் குறைந்த இரைச்சல் வேறுபாடு-சமிக்ஞை கையகப்படுத்துதலுக்காக வடிவமைக்கப்பட்டுள்ளன. இரண்டு-ஆப்-ஆம்ப் வடிவமைப்பு ஒரு சேனலுக்கு 175 µA என்ற குறைந்த அமைதியான மின்னோட்டத்துடன் சிறந்த செயல்திறனை உறுதி செய்கிறது. இந்த அம்சங்கள் INA126 ஐ எடுத்துச் செல்லக்கூடிய கருவி மற்றும் தரவு கையகப்படுத்தல் அமைப்புகளுக்கு ஏற்றதாக ஆக்குகின்றன.
- சேனல்களின் எண்ணிக்கை: 1
- அதிகபட்ச மின்னழுத்தம்: 36 V
- எதிராக (குறைந்தபட்சம்): 2.7 V
- உள்ளீட்டு ஆஃப்செட் (+/-) (அதிகபட்சம்): 250 µV
- ஆதாயம் (குறைந்தபட்சம்): 5 V/V
- ஆதாயம் (அதிகபட்சம்): 10000 V/V
- 1 kHz (வகை) இல் சத்தம்: 35 nV/?Hz
- CMRR (குறைந்தபட்சம்): 83 dB
- உள்ளீட்டு ஆஃப்செட் சறுக்கல் (+/-) (அதிகபட்சம்): 3 µV/°C
- உள்ளீட்டு சார்பு மின்னோட்டம் (+/-) (அதிகபட்சம்): 25 nA
- Iq (வகை): 0.175 mA
- குறைந்தபட்ச ஈட்டத்தில் அலைவரிசை (வகை): 0.2 MHz
- ஆதாயப் பிழை (+/-) (அதிகபட்சம்): 0.18%
- இயக்க வெப்பநிலை வரம்பு: -55°C முதல் 125°C வரை
- 0.1 Hz-10 Hz இல் சத்தம் (வகை): 0.7 µVpp
- நேர்கோட்டுத்தன்மையைப் பெறுதல் (+/-) (அதிகபட்சம்): 0.002%
- பேக்கேஜிங்: ஒற்றை பதிப்பு - 8-பின் PDIP, SOIC, VSSOP; இரட்டை பதிப்பு - 16-பின் PDIP, SOIC, SSOP
சிறந்த அம்சங்கள்:
- குறைந்த நிலையான மின்னோட்டம்: 175 µA/சேனல்
- பரந்த விநியோக வரம்பு: ±1.35 V முதல் ±18 V வரை
- குறைந்த ஆஃப்செட் மின்னழுத்தம்: 250 µV அதிகபட்சம்
- குறைந்த ஆஃப்செட் டிரிஃப்ட்: 3 µV/°C அதிகபட்சம்
INA126 ஒற்றை மற்றும் இரட்டை பதிப்பு தொகுப்பு விருப்பங்களில் கிடைக்கிறது. ஒற்றை பதிப்பில் 8-பின் பிளாஸ்டிக் PDIP, SOIC-8 மற்றும் ஃபைன்-பிட்ச் VSSOP-8 மேற்பரப்பு-மவுண்ட் தொகுப்புகள் உள்ளன. இரட்டை பதிப்பு 16-பின் பிளாஸ்டிக் PDIP, SOIC-8 மற்றும் ஃபைன்-பிட்ச் SSOP-16 மேற்பரப்பு-மவுண்ட் வகைகளில் கிடைக்கிறது. அனைத்து தொகுப்புகளும் –40°C முதல் +85°C வரையிலான தொழில்துறை வெப்பநிலை வரம்பிற்கு குறிப்பிடப்பட்டுள்ளன.
