ஹாங்ஃபா HFD27/0005-S சப்மினியேச்சர் DIP ரிலே
அதிகரித்த நம்பகத்தன்மைக்காக பிரிக்கப்பட்ட தொடர்புகளுடன் கூடிய இரட்டை துருவ இரட்டை வீசுதல் (DPDT) ரிலே.
- பிராண்ட்: ஹாங்ஃபா
- சுருள் மின்னழுத்தம் (DC): 5 V
- தொடர்பு ஏற்பாடு: 2 படிவம் சி
- தொடர்பு தற்போதைய மதிப்பீடு: 2 A
- முடிவு: PCB
- கட்டுமானம்: பிளாஸ்டிக் சீல் செய்யப்பட்டது
- மவுண்டிங்: DIP
- தொடர்பு கொள்ளளவு: AgNi+Au பூசப்பட்டது
- தொடர்பு முலாம் பூசுதல்: Au பூசப்பட்டது
- வெளியீட்டு நேரம்: < 4மி.வி.
- சுருள் சக்தி: 200 மெகாவாட்
- காப்பு எதிர்ப்பு: 1000MOhm
- மின்கடத்தா வலிமை (சுருள் மற்றும் தொடர்புகளுக்கு இடையில்): 2000VAC 1 நிமிடம்
- இயக்க நேரம்: < 7மி.வி.
- சுற்றுப்புற வெப்பநிலை: -40~85C
- அதிகபட்ச மாறுதல் மின்னழுத்தம் (VDC): 120VDC
- அதிகபட்ச மாறுதல் மின்னழுத்தம் (VAC): 240VAC
- அதிகபட்ச மாறுதல் மின்னோட்டம் (AC): 2AC
- எடை: 5 கிராம்
- மின் தாங்கும் திறன்: 100000
- அளவு: 20x10x11.5மிமீ
- இயந்திர சகிப்புத்தன்மை: 100000000
அம்சங்கள்:
- 8A மாறுதல் திறன்
- 5kV மின்கடத்தா வலிமை (சுருள் மற்றும் தொடர்புகளுக்கு இடையில்)
- குறைந்த உயரம்: 12.5 மிமீ
- க்ரீப்பேஜ் தூரம் >8மிமீ
HFD27/0005-S என்பது 16 பின் IC தளத்தில் பொருத்துவதற்காக வடிவமைக்கப்பட்ட ஒரு சப்மினியேச்சர் DIP ரிலே ஆகும். இது எபோக்சி சீல் செய்யப்பட்டுள்ளது, இது தானியங்கி அலை சாலிடரிங் இயந்திரங்களுடன் பயன்படுத்த ஏற்றதாக அமைகிறது. இந்த இரட்டை துருவ இரட்டை வீசுதல் (DPDT) ரிலேவின் பிளவுபட்ட தொடர்புகள் தொடர்பு பவுன்ஸைக் குறைக்கின்றன, நம்பகத்தன்மையை அதிகரிக்கின்றன மற்றும் திறமையான மாறுதலுக்கு உதவுகின்றன.
இந்த ரிலே VDE 0700, 0631 வலுவூட்டப்பட்ட காப்பு தரநிலைகளை பூர்த்தி செய்கிறது மற்றும் IEC 60335-1 இன் படி உள்ளது. இது UL காப்பு அமைப்பு வகுப்பு F ஐக் கொண்டுள்ளது மற்றும் கூடுதல் நீடித்து நிலைக்கும் வகையில் பிளாஸ்டிக் சீல் செய்யப்பட்ட மற்றும் ஃப்ளக்ஸ்-ப்ரூஃப் வகைகளை வழங்குகிறது.
தொகுப்பு உள்ளடக்கியது:

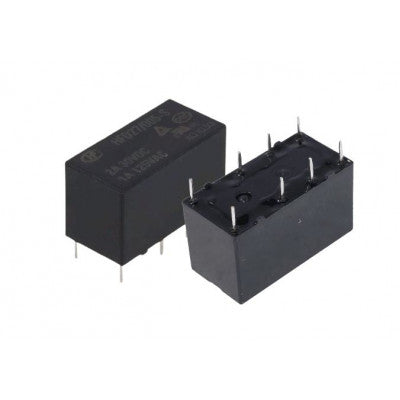

- 1 x ஹாங்ஃபா 5V 2A DC HFD27/005-S 8 பின் DPDT PCB மவுண்ட் டெலிகாம் ரிலே
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
