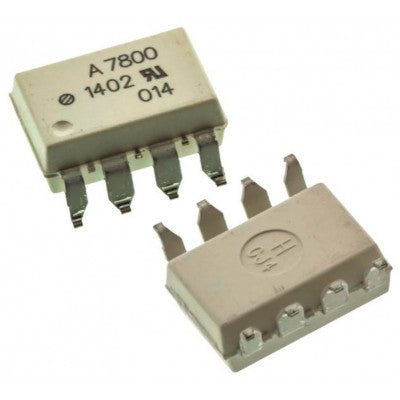

HCPL-7800 தனிமைப்படுத்தல் பெருக்கி குடும்பம்
உயர் துல்லியம் மற்றும் நிலைத்தன்மையுடன் மின்னணு மோட்டார் டிரைவ்களில் மின்னோட்ட உணர்தலுக்காக வடிவமைக்கப்பட்டுள்ளது.
- பொதுவான-முறை நிராகரிப்பு: VCM = 1000 V இல் 15 kV/µs
- தொகுப்பு: சிறிய, தானியங்கி-செருகக்கூடிய 8-பின் DIP
- கெயின் ட்ரிஃப்ட் vs. வெப்பநிலை: 0.00025 V/V/°C
- உள்ளீட்டு ஆஃப்செட் மின்னழுத்தம்: 0.3 mV
சிறந்த அம்சங்கள்:
- VCM = 1000 V இல் 15 kV/µs CMR
- சிறிய 8-பின் DIP தொகுப்பு
- 0.00025 V/V/°C ஆதாய இழுவை
- 100 kHz அலைவரிசை
HCPL-7800 தனிமைப்படுத்தல் பெருக்கி, நவீன மோட்டார் டிரைவ்களில் காணப்படும் உயர் பொதுவான-பயன்முறை நிலையற்ற ஸ்லூ விகிதங்களைப் புறக்கணிக்கிறது, மோட்டார் மின்னோட்டத்தின் துல்லியமான கண்காணிப்பை உறுதி செய்கிறது. இது சிக்மா-டெல்டா A/D மாற்றி தொழில்நுட்பம் மற்றும் முழுமையான வேறுபட்ட சுற்று ஆகியவற்றைப் பயன்படுத்தி, ஒப்பிடமுடியாத இரைச்சல் நிராகரிப்பு, ஆஃப்செட் மற்றும் ஆதாய துல்லியத்தை வழங்குகிறது.
பொதுவான பயன்பாடுகளுக்கு, HCPL-7800 (±3% ஆதாய சகிப்புத்தன்மை) பரிந்துரைக்கப்படுகிறது, அதே நேரத்தில் ±1% ஆதாய சகிப்புத்தன்மை கொண்ட HCPL-7800 துல்லியத் தேவைகளுக்கு ஏற்றது. இந்தத் தொழில்துறை-தரமான தயாரிப்பு உலகளாவிய பாதுகாப்புத் தரங்களைப் பூர்த்தி செய்கிறது, காலப்போக்கில் நிலைத்தன்மையை வழங்குகிறது மற்றும் வெப்பநிலையில் நிலைத்தன்மையை வழங்குகிறது.
பயன்பாடுகள்:
- மோட்டார் கட்டம் மற்றும் ரயில் மின்னோட்ட உணர்தல்
- இன்வெர்ட்டர் மின்னோட்ட உணர்தல்
- சுவிட்ச்டு பயன்முறை பவர் சப்ளை சிக்னல் தனிமைப்படுத்தல்
- பொது நோக்கத்திற்கான மின்னோட்ட உணர்தல் மற்றும் கண்காணிப்பு
விவரக்குறிப்புகள்:
- சேமிப்பு வெப்பநிலை: -55 முதல் 125 °C வரை
- இயக்க வெப்பநிலை: -40 முதல் 100 °C வரை
- விநியோக மின்னழுத்தம்: 0 முதல் 5.5 V வரை
- நிலையான-நிலை உள்ளீட்டு மின்னழுத்தம்: -2 முதல் VDD1 +0.5 V வரை
- இரண்டாவது நிலையற்ற உள்ளீட்டு மின்னழுத்தம்: -6 V
- வெளியீட்டு மின்னழுத்தம்: -0.5 முதல் VDD2 +0.5 V வரை
தொடர்புடைய ஆவணம்: HCPL-7500 SMD தரவுத் தாள்
படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
