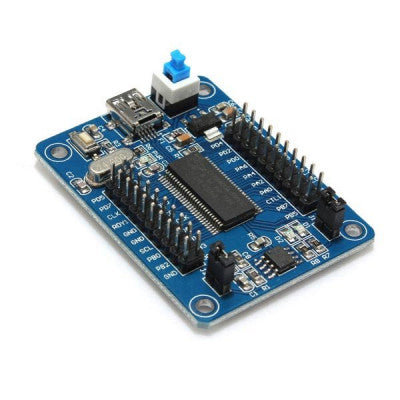

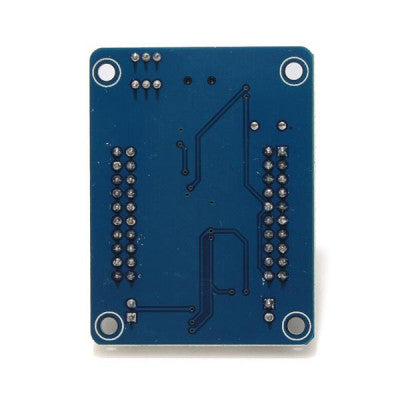

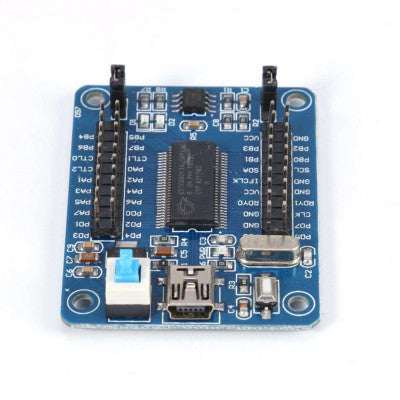

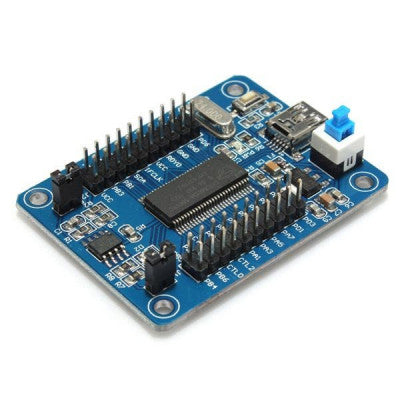

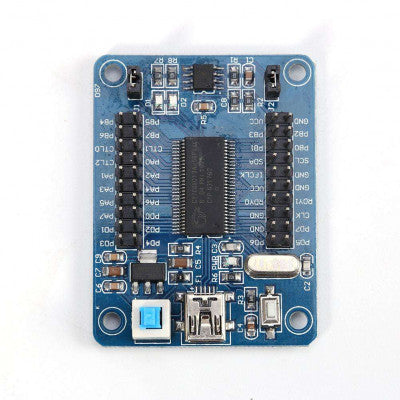

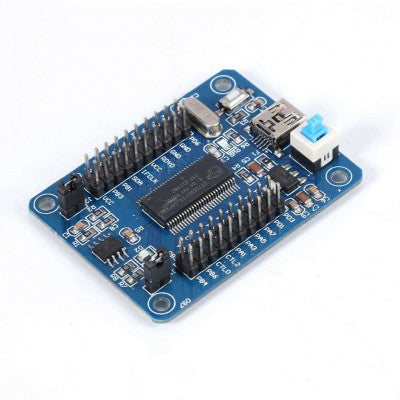

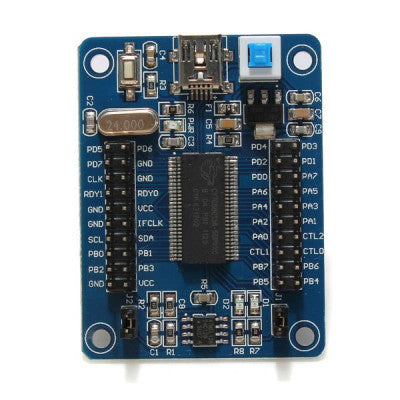

EZ-USB FX2LP CY7C68013A USB டெவலப்மென்ட் போர்டு லாஜிக் அனலைசர்
சைப்ரஸ் EZ-USB FX2LP மைக்ரோகண்ட்ரோலரைப் பற்றி அறிய ஒரு சிறந்த கருவி.
- விவரக்குறிப்பு பெயர்: 480Mbps இல் அதிவேக USB2.0 விவரக்குறிப்பு, USB 1.1 உடன் இணக்கமானது.
- விவரக்குறிப்பு பெயர்: USB2.0 கோர், அதிவேக 8051 கோர், 16K ரேம், GPIF இடைமுகம், ஸ்லேவ் FIFO இடைமுகத்துடன் கூடிய Cypress EZUSB FX2LP செயலி CY7C68013A-56 ஐ மேம்படுத்தவும்.
- விவரக்குறிப்பு பெயர்: IDE சாதனங்களுக்கான உள்ளமைக்கப்பட்ட IDE இடைமுகம்
- விவரக்குறிப்பு பெயர்: USB போர்ட் மூலம் இயக்கப்படுகிறது
- விவரக்குறிப்பு பெயர்: சிறிய வடிவமைப்பு
- விவரக்குறிப்பு பெயர்: பலகை பரிமாணங்கள் (அரை x அகலம் x உயரம்)மிமீ: 55 x 41 x 12
- விவரக்குறிப்பு பெயர்: எடை: 15 கிராம்
- விவரக்குறிப்பு பெயர்: அதிர்வெண்: 48Mhz
- விவரக்குறிப்பு பெயர்: ரேம்: 16KB
சிறந்த அம்சங்கள்:
- 480Mbps வேகத்தில் அதிவேக USB2.0
- குறைந்த சக்தி பதிப்புடன் கூடிய CY7C68013A-56 சிப்
- 16K நிரல் தரவுப் பகுதி
- 48 மெகா ஹெர்ட்ஸ் பிரதான அதிர்வெண்
இந்த மேம்பாட்டு பலகை மைக்ரோகண்ட்ரோலரின் அனைத்து GPIO களையும் முறியடித்து, கற்பவர்கள் தங்கள் சொந்த வடிவமைப்பை விரிவுபடுத்த வசதியாக மாற்றுகிறது. இது முழு மேம்பாட்டிற்கும் உண்மையான சிலிக்கானைப் பயன்படுத்துகிறது, மேலும் சைப்ரஸின் மென்பொருள் பயன்பாடுகள் மற்றும் எடுத்துக்காட்டு நிலைபொருள் பயனர்கள் USB போக்குவரத்தை விரைவாக உருவாக்க அனுமதிக்கின்றன. இந்த கோர் பலகை மூலம் தொடர்புடைய நிலைபொருளை பொருத்துவதன் மூலம் லாஜிக் பகுப்பாய்வி செயல்பாட்டை உணர முடியும்.
மேலும் விவரங்களுக்கு, EZ-USB தொழில்நுட்ப குறிப்பு கையேட்டை (TRM) இங்கே அணுகவும். மென்பொருள் இணைப்புகளை SuiteUSB இலிருந்து பதிவிறக்கம் செய்யலாம்.
அனைத்து GPIO-களும் 2.54மிமீ நிலையான ஊசி ஏற்பாட்டின் மூலம் வரையப்பட்டுள்ளன, இது கற்பவர்களின் சுய-விரிவாக்க வடிவமைப்பை எளிதாக்குகிறது. ஃபார்ம்வேர் EEPROM, கணினியில் உள்ள நிரலாக்கத்தை ஆதரிக்கிறது, இது ஃபார்ம்வேர் நிரலை USB கேபிள் மூலம் நேரடியாக பதிவிறக்க அனுமதிக்கிறது. இது CY7C68013A இன் நிரல் இடத் தேவைகளைப் பூர்த்தி செய்ய VID/PID மற்றும் USB ஃபார்ம்வேரை சேமிப்பதற்காக 16K ஆன்-போர்டு பெரிய-கொள்திறன் நிரல் நினைவகத்தை (EEPROM) வழங்குகிறது.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
