DSO தொடர் அலைக்காட்டி
320 x 240 வண்ணக் காட்சி மற்றும் USB போர்ட் கொண்ட ஒரு பாக்கெட் அளவு 32பிட் டிஜிட்டல் சேமிப்பு அலைக்காட்டி.
- மாடல்: DS211M
- CPU: STM32F103VC
- ADC: MCU உள் ADC
- சேனல்களின் எண்ணிக்கை: 1 அனலாக் + 1 உள்
- அனலாக் அலைவரிசை: 200KHz
- அதிகபட்ச மாதிரி விகிதம்: 1MSa/s
- அதிகபட்ச நினைவக ஆழம்: 8K
- கிடைமட்ட ஸ்கேனிங் வேகம்: 1uS/Div~2S/Div (1-2-5 வரிசை படி)
- செங்குத்து உணர்திறன்: 20mv/Div~10V/Div (1-2-5 வரிசை படி)
- உள்ளீட்டு எதிர்ப்பு: 1M
- இணைப்பு: DC/AC
- தூண்டுதல் பயன்முறை: ஏறு/இறங்கு எட்ஜ் தூண்டுதல் பயன்முறை
- செயல்பாட்டு முறைகள்: தானியங்கி சரிசெய்தல், தானியங்கி பொருத்தம்
- சமிக்ஞை வெளியீட்டு அலைவடிவங்கள்: சதுரம், சைன், முக்கோணம், சவ்டூத்
- சேமிப்பு: 8 MB உள்ளமைக்கப்பட்ட U வட்டு

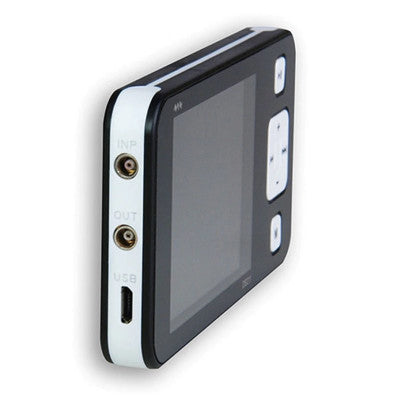

- USB இடைமுகம்: மைக்ரோ USB
- பேட்டரி: 550 mAh
- திரை அளவு: 2.8"
- திரை தெளிவுத்திறன்: 320 x 240

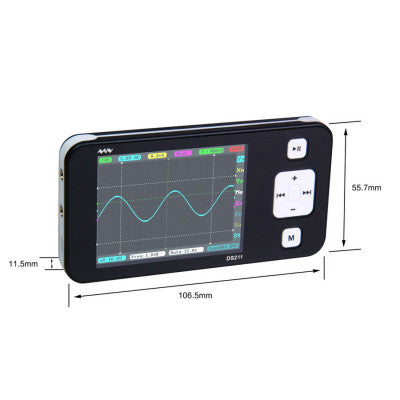

- பரிமாணங்கள் (லக்ஸ்அட்சரேகைxஅட்சரேகை)மிமீ: 107 x 56 x 12
- எடை: 65 கிராம்
- நிறம்: கருப்பு-வெள்ளை
- ஏற்றுமதி எடை: 0.175 கிலோ
- ஏற்றுமதி பரிமாணங்கள்: 10 x 8 x 3 செ.மீ.
சிறந்த அம்சங்கள்:
- இலகுரக டிஜிட்டல் சேமிப்பு அலைக்காட்டி
- இணைப்பு: DC/AC
- அதிகபட்ச மாதிரி விகிதம்: 1 MSa/s
- அனலாக் பிராட்பேண்ட்: 200kHz
DSO தொடர் ஆஸிலோஸ்கோப் என்பது ARM-M3 ஐ அடிப்படையாகக் கொண்ட ஒரு பாக்கெட் அளவு 32 பிட் டிஜிட்டல் சேமிப்பு ஆஸிலோஸ்கோப் ஆகும். இது 320 x 240 வண்ண காட்சி, SD அட்டை, USB போர்ட் மற்றும் ரீசார்ஜிங் செயல்பாட்டைக் கொண்டுள்ளது. இந்த ஆஸிலோஸ்கோப் சிறியது, செயல்பட எளிதானது, மேலும் பள்ளி ஆய்வகங்கள், மின்சார தளபாடங்கள் பழுதுபார்ப்பு மற்றும் மின்சார பொறியியலின் அடிப்படை தேவைகளைப் பூர்த்தி செய்கிறது. வன்பொருள் மற்றும் ஃபார்ம்வேர் ஹேக்கர்களுக்கு திறந்திருக்கும், இது DIY திட்டங்களுக்கு ஒரு நல்ல STM32 தளமாக அமைகிறது.
முக்கிய சிறப்பம்சங்கள்:
- எடுத்துச் செல்லக்கூடியது: மெலிதான மற்றும் சிறிய வடிவமைப்பு
- சக்தி வாய்ந்தது: பல்வேறு வடிவங்களில் கோப்புகளைச் சேமிக்கிறது.

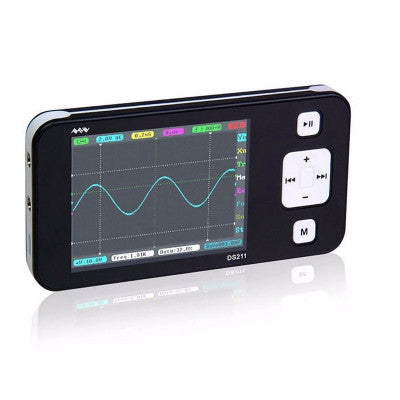

- எல்சிடி திரை: 2.8-இன்ச் முழு வண்ண டிஎஃப்டி எல்சிடி
- ரீசார்ஜ் செய்யக்கூடியது: உள்ளமைக்கப்பட்ட 500mAH லித்தியம் பேட்டரி
- பெரிய சேமிப்பு: 8MB உள்ளமைக்கப்பட்ட சேமிப்பு

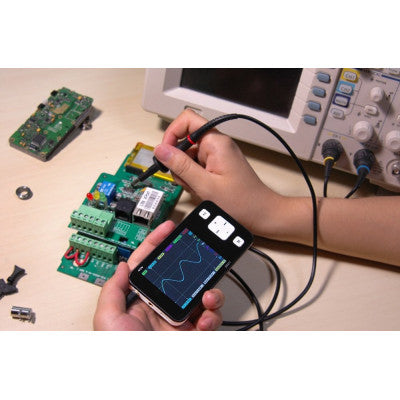

வெளிப்புற பராமரிப்பு, வன்பொருள் பராமரிப்பு, மென்பொருள் பிழைத்திருத்தம், ஆடியோ சாதனங்களை பகுப்பாய்வு செய்தல், கல்வி பயன்பாடு மற்றும் மின்சாரம் தொடர்பான சுற்றுகளில் ஏற்படும் சமிக்ஞை மாற்றங்களைக் கவனித்தல் ஆகியவை பயன்பாடுகளில் அடங்கும்.

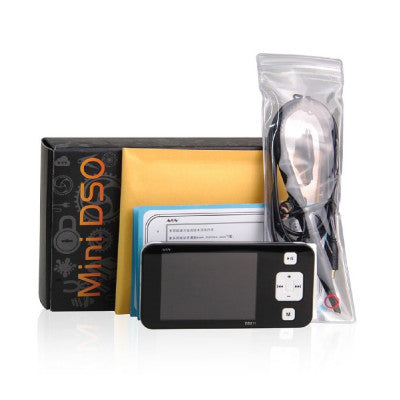

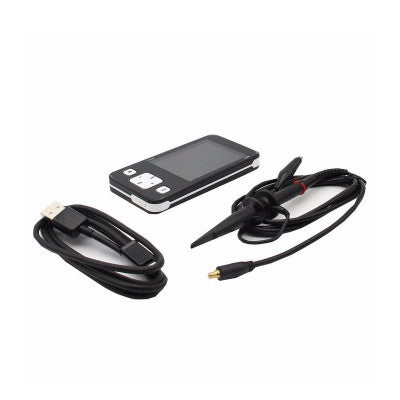

தொகுப்பு உள்ளடக்கியது:

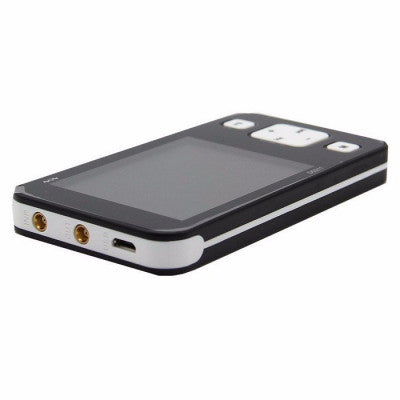

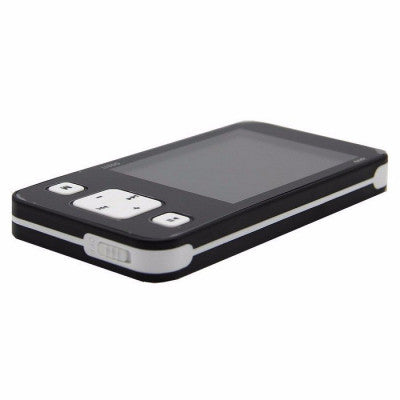

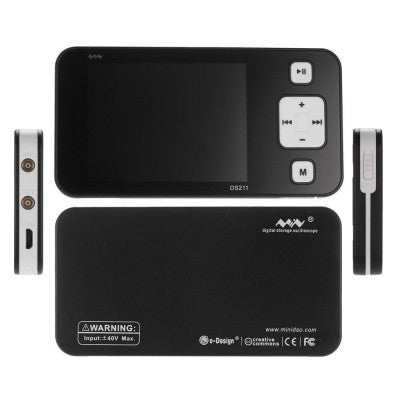

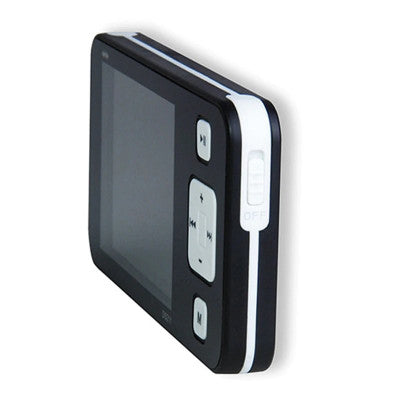

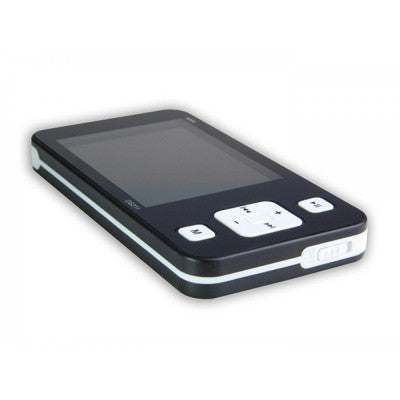

- 1 x DS211 மினி பாக்கெட் போர்ட்டபிள் ஆஸிலோஸ்கோப்
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
