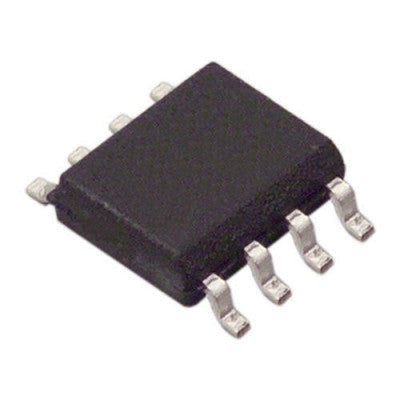

CA3140 ஒருங்கிணைந்த சுற்று செயல்பாட்டு பெருக்கி
உயர் மின்னழுத்த PMOS டிரான்சிஸ்டர்கள் மற்றும் அதிவேக செயல்திறன் கொண்ட ஒருங்கிணைந்த சுற்று செயல்பாட்டு பெருக்கி.
- விநியோக மின்னழுத்தம்: 4V முதல் 36V வரை
- உள்ளீட்டு மின்மறுப்பு: மிக அதிகம் (1.5T? வழக்கமானது)
- உள்ளீட்டு மின்னோட்டம்: மிகக் குறைவு (±15V இல் -10pA வழக்கமானது)
- பொதுவான பயன்முறை உள்ளீட்டு மின்னழுத்த வரம்பு: அகலமானது, எதிர்மறை விநியோக மின்னழுத்த ரயிலுக்குக் கீழே 0.5V சுழற்றலாம்.
- வெளியீட்டு ஊசலாட்டம்: உள்ளீட்டு பொதுவான பயன்முறை வரம்பைப் பூர்த்தி செய்கிறது
- பெரும்பாலான பயன்பாடுகளில் தொழில்துறை வகை 741 ஐ மாற்றுகிறது.
- RoHS இணக்கம்: Pb-இலவச பிளஸ் அன்னியல் கிடைக்கிறது
சிறந்த அம்சங்கள்:
- MOSFET உள்ளீட்டு நிலை
- பரந்த பொதுவான பயன்முறை உள்ளீட்டு மின்னழுத்த வரம்பு
- 741 IC-க்கான நேரடி மாற்று
- RoHS இணக்கமானது
CA3140 BiMOS செயல்பாட்டு பெருக்கி உள்ளீட்டு சுற்றுகளில் கேட்-பாதுகாக்கப்பட்ட MOSFET டிரான்சிஸ்டர்களைக் கொண்டுள்ளது, இது அதிக உள்ளீட்டு மின்மறுப்பு, குறைந்த உள்ளீட்டு மின்னோட்டம் மற்றும் அதிவேக செயல்திறனை வழங்குகிறது. இது 4V முதல் 36V வரையிலான விநியோக மின்னழுத்தங்களில் (ஒற்றை அல்லது இரட்டை விநியோகம்) இயங்குகிறது.
நிலையான ஒற்றுமை ஆதாய பின்தொடர்பவர் செயல்பாட்டிற்கு உள் கட்ட ஈடுசெய்யப்படுகிறது, இது வெளிப்புற மின்தேக்கியைப் பயன்படுத்தி கூடுதல் அதிர்வெண் ரோல்-ஆஃப்பையும் அனுமதிக்கிறது. உள்ளீட்டு ஆஃப்செட் மின்னழுத்தத்தை பூஜ்ஜியமாக்குவதற்கான முனையங்கள் குறிப்பிட்ட பயன்பாடுகளுக்கு வழங்கப்படுகின்றன.
உள்ளீட்டு நிலையின் PMOS புல-விளைவு டிரான்சிஸ்டர்கள், எதிர்மறை விநியோக முனையத்திற்கு கீழே 0.5V வரை பொதுவான பயன்முறை உள்ளீட்டு மின்னழுத்த திறனை செயல்படுத்துகின்றன - ஒற்றை-வழங்கல் அமைப்புகளுக்கு ஏற்றது. இருமுனை டிரான்சிஸ்டர்களைப் பயன்படுத்தும் வெளியீட்டு நிலை, தண்டவாளங்கள் அல்லது தரையை வழங்குவதற்கு சுமை முனைய குறுகிய சுற்றுகளுக்கு எதிராக உள்ளமைக்கப்பட்ட பாதுகாப்பை உள்ளடக்கியது.
பயன்பாடுகள்:
- தரை-குறிப்பிடப்பட்ட ஒற்றை விநியோக பெருக்கிகள்
- மாதிரி மற்றும் ஹோல்டு பெருக்கிகள்
- டைமர்கள்/மல்டிவைப்ரேட்டர்கள்
- ஒளி மின்னோட்ட கருவி
- உச்சக் கண்டறிதல் கருவிகள்
- செயலில் உள்ள வடிப்பான்கள் மற்றும் ஒப்பீட்டாளர்கள்
- குறைந்த மின்னழுத்த அமைப்புகளில் இடைமுகம்
- செயல்பாட்டு ஜெனரேட்டர்கள் மற்றும் டோன் கட்டுப்பாடுகள்
மேலும் விவரங்களுக்கு அல்லது மொத்த விலை நிர்ணயத்திற்கு, எங்கள் விற்பனைக் குழுவை நேரடியாகத் தொடர்பு கொள்ளவும் - sales02@thansiv.com அல்லது +91-8095406416 என்ற எண்ணை அழைக்கவும்.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
