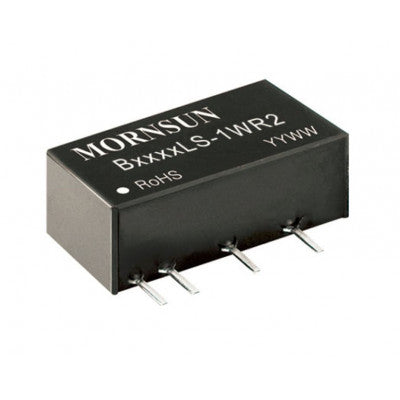

B2403LS-1WR2 மோர்ன்சன் 24V முதல் 3.3V வரையிலான DC-DC மாற்றி 1W பவர் சப்ளை தொகுதி - SIP தொகுப்பு
தொடர்ச்சியான குறுகிய சுற்று பாதுகாப்புடன் விநியோகிக்கப்பட்ட மின்சாரம் வழங்கும் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
- I/p மின்னழுத்த வரம்பு: 21.6-26.4
- பெயரளவு மின்னழுத்தம்: 24Vdc
- O/p மின்னழுத்தம்: 3.3V
- O/p மின்னோட்டம்: 303/31(mA)
- வாட்டேஜ்: 1W
- தனிமைப்படுத்தல்: 1.5kVdc
- தொகுப்பு: SIP
அம்சங்கள்:
- தொடர்ச்சியான ஷார்ட்-சர்க்யூட் பாதுகாப்பு
- இயக்க சுற்றுப்புற வெப்பநிலை வரம்பு: -40°C முதல் +105°C வரை
- அல்ட்ரா காம்பாக்ட் SIP தொகுப்பு
- I/O தனிமை சோதனை மின்னழுத்தம் 1.5k VDC
B2403LS-1WR2 தொடர் விநியோகிக்கப்பட்ட மின்சாரம் வழங்கும் அமைப்புகளில் பயன்படுத்த வடிவமைக்கப்பட்டுள்ளது மற்றும் குறிப்பாக தூய டிஜிட்டல் சுற்றுகள், குறைந்த அதிர்வெண் அனலாக் சுற்றுகள், ரிலே-இயக்கப்படும் சுற்றுகள் மற்றும் தரவு மாறுதல் சுற்றுகள் போன்ற பயன்பாடுகளுக்கு ஏற்றது, அங்கு:
1. உள்ளீட்டு மின்சார விநியோகத்தின் மின்னழுத்தம் ±10%Vin அல்லது அதற்கும் குறைவான மாறுபாட்டுடன் ஒப்பீட்டளவில் நிலையானது;
2. 1500VDC வரை உள்ளீட்டு முதல் வெளியீட்டு தனிமைப்படுத்தல் மின்னழுத்தம் அவசியம்;
3. இறுக்கமான கோடு மற்றும் சுமை ஒழுங்குமுறைக்கான தேவை அவ்வளவு கண்டிப்பானது அல்ல.
கூடுதல் கூறுகள் தேவையில்லாத உள் மேற்பரப்பு பொருத்தப்பட்ட வடிவமைப்பு. இது ஒரு தொழில்துறை தரநிலை பின்-அவுட்டைக் கொண்டுள்ளது மற்றும் IEC62368, UL60950, EN60950 அங்கீகரிக்கப்பட்டுள்ளது.
தொகுப்பு உள்ளடக்கியது:
1 x B2403LS-1WR2 மோர்ன்சன் 24V முதல் 3.3V DC-DC மாற்றி 1W பவர் சப்ளை தொகுதி - SIP தொகுப்பு
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
