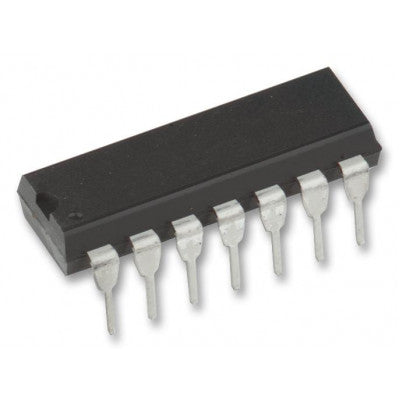

74LS95 4-பிட் ஷிப்ட் பதிவு
தொடர் மற்றும் இணை ஒத்திசைவான இயக்க முறைமைகளுடன் 4-பிட் ஷிப்ட் பதிவு
- விநியோக மின்னழுத்தம்: 4.5 - 5.5 V
- இயக்க சுற்றுப்புற வெப்பநிலை வரம்பு: -55 முதல் 125 °C வரை
- வெளியீட்டு மின்னோட்டம் — அதிகம்: -0.4 mA
- வெளியீட்டு மின்னோட்டம் — குறைவு: 4 - 8 mA
அம்சங்கள்:
- ஒத்திசைவான, விரிவாக்கக்கூடிய வலதுபுறம் நகர்த்து
- ஒத்திசைவான இடதுபுற மாற்ற திறன்
- ஒத்திசைவான இணை சுமை
- தனி ஷிப்ட் மற்றும் லோட் கடிகார உள்ளீடுகள்
74LS95 என்பது சீரியல் மற்றும் இணை ஒத்திசைவான இயக்க முறைகளைக் கொண்ட 4-பிட் ஷிப்ட் பதிவேடு ஆகும். சீரியல் ஷிப்ட் வலது மற்றும் இணை சுமை ஆகியவை தனித்தனி கடிகார உள்ளீடுகளால் செயல்படுத்தப்படுகின்றன, அவை ஒரு பயன்முறை கட்டுப்பாட்டு உள்ளீட்டால் தேர்ந்தெடுக்கப்படுகின்றன. தரவு சீரியல் அல்லது இணை D உள்ளீடுகளிலிருந்து பொருத்தமான கடிகார உள்ளீட்டின் உயர் முதல் குறைந்த மாற்றத்துடன் ஒத்திசைவான Q வெளியீடுகளுக்கு மாற்றப்படுகிறது. LS95B அதிவேகத்திற்கான ஷாட்கி தடை டையோடு செயல்முறையுடன் புனையப்பட்டுள்ளது மற்றும் அனைத்து மோட்டோரோலா TTL குடும்பங்களுடனும் முழுமையாக இணக்கமானது.
தொடர்புடைய ஆவணம்: 74LS95 IC தரவுத்தாள்
*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
