74LS323 8-பிட் யுனிவர்சல் ஷிப்ட்/ஸ்டோரேஜ் ரெஜிஸ்டர்
3-நிலை வெளியீடுகள் மற்றும் பல்துறை செயல்பாட்டு முறைகளைக் கொண்ட 8-பிட் ஷிப்ட்/சேமிப்பகப் பதிவேடு.
- விநியோக மின்னழுத்தம்: 4.75 - 5.25V
- உள்ளீடு உயர் மின்னழுத்தம்: 2.0V
- உள்ளீடு குறைந்த மின்னழுத்தம்: 0.8V
- உள்ளீட்டு கிளாம்ப் டையோடு மின்னழுத்தம்: -1.5V
- மின்சாரம் வழங்கும் மின்னோட்டம்: 53mA
சிறந்த அம்சங்கள்:
- குறைக்கப்பட்ட பின் எண்ணிக்கைக்கான பொதுவான I/O
- நான்கு செயல்பாட்டு முறைகள்: இடதுபுறம் நகர்த்து, வலதுபுறம் நகர்த்து, இணை சுமை மற்றும் சேமிப்பு
- எளிதான அடுக்கடுக்காக தொடர்ச்சியான உள்ளீடுகள் மற்றும் வெளியீடுகளை பிரிக்கவும்
- முழுமையாக ஒத்திசைவான மீட்டமைப்பு
74LS323 என்பது 3-நிலை வெளியீடுகளைக் கொண்ட 8-பிட் யுனிவர்சல் ஷிப்ட்/ஸ்டோரேஜ் ரிஜிஸ்டர் ஆகும். இது 74LS299 ஐப் போலவே செயல்படுகிறது, ஆனால் ஒத்திசைவான மீட்டமைப்பு இல்லை. இணை சுமை உள்ளீடுகள் மற்றும் ஃபிளிப்-ஃப்ளாப் வெளியீடுகள் பின் எண்ணிக்கையைக் குறைக்க மல்டிபிளக்ஸ் செய்யப்படுகின்றன. இது ஃபிளிப்-ஃப்ளாப்கள் Q0 மற்றும் Q7 க்கு தனித்தனி உள்ளீடுகள் மற்றும் வெளியீடுகளை வழங்குகிறது, இது எளிதான அடுக்குகளை செயல்படுத்துகிறது. சாதனம் நான்கு செயல்பாட்டு முறைகளை ஆதரிக்கிறது: ஹோல்ட் (ஸ்டோர்), ஷிப்ட் லெஃப்ட், ஷிப்ட் ரைட் மற்றும் பேரலல் லோட், இவை அனைத்தும் கடிகாரத்தின் குறைந்த-க்கு-உயர் மாற்றத்தில் தூண்டப்படுகின்றன.

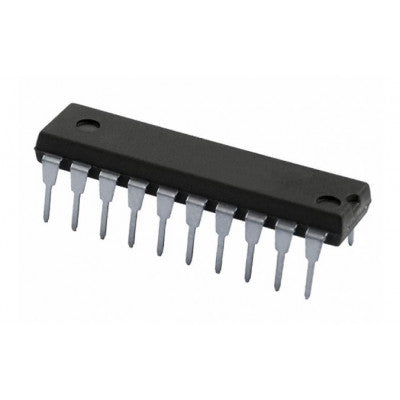

74LS323 தொகுப்பில் DIP-20 தொகுப்பில் 1 X 74LS323 3-நிலை 8-பிட் யுனிவர்சல் ஷிப்ட்/ஸ்டோரேஜ் ரெஜிஸ்டர் ஐசி (74323) உள்ளது.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
