74LS299 8-பிட் யுனிவர்சல் ஷிப்ட்/ஸ்டோரேஜ் ரெஜிஸ்டர்
3-நிலை வெளியீடுகள் மற்றும் பல்துறை செயல்பாட்டு முறைகளுடன் கூடிய 8-பிட் உலகளாவிய ஷிப்ட்/சேமிப்பகப் பதிவேடு.
- விநியோக மின்னழுத்தம்: 4.75 - 5.25V
- உள்ளீடு உயர் மின்னழுத்தம்: 2.0V
- உள்ளீடு குறைந்த மின்னழுத்தம்: 0.8V
- உயர் நிலை வெளியீட்டு மின்னோட்டம்: -0.4mA
- குறைந்த நிலை வெளியீட்டு மின்னோட்டம்: 24mA
- இலவச காற்று இயக்க வெப்பநிலை: 70°C

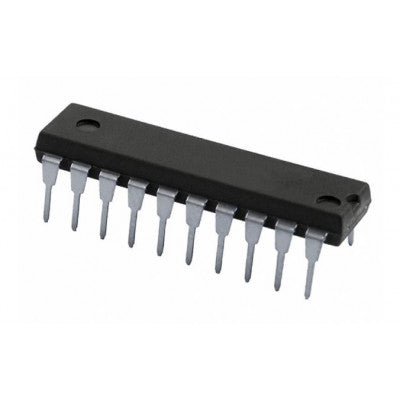

- தொகுப்பு: 1 X 74LS299 8-உள்ளீடு யுனிவர்சல் ஷிப்ட்/சேமிப்பகப் பதிவு IC (74299) DIP-20 தொகுப்பு
சிறந்த அம்சங்கள்:
- குறைக்கப்பட்ட பின் எண்ணிக்கைக்கான பொதுவான I/O
- நான்கு செயல்பாட்டு முறைகள்: இடதுபுறம் மாற்றவும், வலதுபுறம் மாற்றவும், ஏற்றவும் மற்றும் சேமிக்கவும்.
- எளிதான அடுக்கு மாற்றத்திற்காக ஷிப்ட் வலது மற்றும் ஷிப்ட் இடது சீரியல் உள்ளீடுகளைப் பிரிக்கவும்.
- பேருந்து சார்ந்த பயன்பாடுகளுக்கான 3-நிலை வெளியீடுகள்
74LS299 என்பது 3-நிலை வெளியீடுகளைக் கொண்ட பல்துறை 8-பிட் உலகளாவிய ஷிப்ட்/சேமிப்பகப் பதிவேடு ஆகும். இது நான்கு செயல்பாட்டு முறைகளை ஆதரிக்கிறது: ஹோல்ட் (ஸ்டோர்), ஷிப்ட் லெஃப்ட், ஷிப்ட் ரைட் மற்றும் லோட் டேட்டா. இணை சுமை உள்ளீடுகள் மற்றும் ஃபிளிப்-ஃப்ளாப் வெளியீடுகள் மல்டிபிளக்ஸ் செய்யப்பட்டு, மொத்த தொகுப்பு பின்களின் எண்ணிக்கையைக் குறைக்கப்படுகின்றன. எளிதான அடுக்குகளை அனுமதிக்க, ஃபிளிப்-ஃப்ளாப்கள் Q0 மற்றும் Q7 க்கு தனித்தனி வெளியீடுகள் வழங்கப்படுகின்றன. பதிவேட்டை மீட்டமைக்க ஒரு தனி செயலில் உள்ள LOW Master Reset பயன்படுத்தப்படுகிறது.
