74LS290 4-பிட் பைனரி சிற்றலை கவுண்டர் IC
பல்துறை எண்ணும் முறைகளுடன் கூடிய அதிவேக 4-பிட் சிற்றலை வகை கவுண்டர்கள்
- விநியோக மின்னழுத்தம்: 4.75 - 5.25V
- உள்ளீடு உயர் மின்னழுத்தம்: 2.0V
- உள்ளீடு குறைந்த மின்னழுத்தம்: 0.8V
- உள்ளீட்டு கிளாம்ப் டையோடு மின்னழுத்தம்: -1.5V
- வெளியீடு குறைந்த மின்னழுத்தம்: 0.5V
- ஷார்ட் சர்க்யூட் மின்னோட்டம்: -100mA

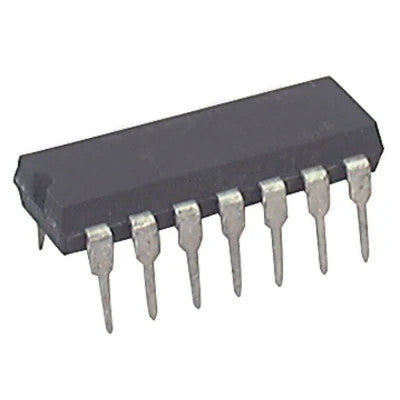

- தொகுப்பில் உள்ளவை: 1 X 74LS290 4-பிட் பைனரி சிற்றலை கவுண்டர் IC (74290) DIP-14 தொகுப்பு
அம்சங்கள்:
- LS90 மற்றும் LS93 இன் கார்னர் பவர் பின் பதிப்புகள்
- குறைந்த மின் நுகர்வு பொதுவாக 45mW
- அதிக எண்ணிக்கை விகிதங்கள் பொதுவாக 42 MHz
- எண்ணும் முறைகளின் தேர்வு - BCD, இரு-குயினரி, பைனரி
74LS290 என்பது அதிவேக 4-பிட் சிற்றலை வகை கவுண்டர்கள் ஆகும், அவை இரண்டு பிரிவுகளாகப் பிரிக்கப்பட்டுள்ளன. ஒவ்வொரு கவுண்டரிலும் ஒரு வகுத்தல்-இரண்டு பிரிவு மற்றும் ஒரு வகுத்தல்-ஐந்து (LS290) அல்லது வகுத்தல்-எட்டு (LS293) பிரிவு உள்ளது, அவை கடிகார உள்ளீடுகளில் உயர்-க்கு-குறைந்த மாற்றத்தால் தூண்டப்படுகின்றன. ஒவ்வொரு பகுதியையும் தனித்தனியாகப் பயன்படுத்தலாம் அல்லது ஒன்றாக இணைக்கலாம் (Q முதல் CP வரை) BCD, Bi-quinary அல்லது Modulo-16 கவுண்டர்களை உருவாக்கலாம். இரண்டு கவுண்டர்களும் 2-உள்ளீடு கேடட் மாஸ்டர் ரீசெட் (தெளிவு) கொண்டவை, மேலும் LS290 2-உள்ளீடு கேடட் மாஸ்டர் செட் (முன்னமைவு 9) ஐயும் கொண்டுள்ளது.
உள்ளீட்டு கிளாம்ப் டையோட்கள் அதிவேக நிறுத்த விளைவுகளை கட்டுப்படுத்துகின்றன.
படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
