74LS253 3-நிலை இரட்டை 4-உள்ளீட்டு மல்டிபிளெக்சர் ஐசி (74253)
3-நிலை வெளியீடுகளுடன் கூடிய ஷாட்கி-கிளாம்ப்டு டேட்டா செலக்டர்/மல்டிபிளெக்சர்
- விநியோக மின்னழுத்தம்: 4.75 - 5.25V
- உள்ளீடு உயர் மின்னழுத்தம்: 2.0V
- உள்ளீடு குறைந்த மின்னழுத்தம்: 0.8V
- உயர் நிலை வெளியீட்டு மின்னோட்டம்: -2.6mA
- குறைந்த நிலை வெளியீட்டு மின்னோட்டம்: 24mA
- இலவச காற்று இயக்க வெப்பநிலை: 70°C

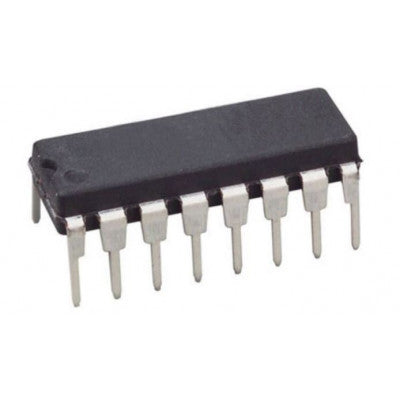

- தொகுப்பில் உள்ளவை: 1 X 74LS253 3-நிலை இரட்டை 4-உள்ளீட்டு மல்டிபிளெக்சர் IC (74253) DIP-16 தொகுப்பு
சிறந்த அம்சங்கள்:
- ஷாட்கி-டையோடு-கிளாம்ப்டு டிரான்சிஸ்டர்கள்
- N-வரிகளிலிருந்து ஒரு வரிக்கு மல்டிபிளக்சிங்
- இணை-க்கு-தொடர் மாற்றம்
- ஸ்ட்ரோப்/வெளியீட்டு கட்டுப்பாடு
இந்த ஷாட்கி-கிளாம்ப் செய்யப்பட்ட தரவுத் தேர்விகள்/மல்டிபிளெக்சர்கள் ஒவ்வொன்றும் AND-OR வாயில்களுக்கு முழுமையாக நிரப்பு, ஆன்-சிப், பைனரி டிகோடிங் தரவுத் தேர்வை வழங்க இன்வெர்ட்டர்கள் மற்றும் இயக்கிகளைக் கொண்டுள்ளன. இரண்டு நான்கு-வரி பிரிவுகளுக்கும் தனித்தனி வெளியீட்டு கட்டுப்பாட்டு உள்ளீடுகள் வழங்கப்படுகின்றன. 3-நிலை வெளியீடுகள் பஸ்-ஒழுங்கமைக்கப்பட்ட அமைப்புகளின் தரவு வரிகளுடன் நேரடியாக இடைமுகப்படுத்த முடியும். பொதுவான வெளியீடுகளில் ஒன்றைத் தவிர மற்ற அனைத்தும் முடக்கப்பட்ட நிலையில் (அதிக மின்மறுப்பு நிலையில்), ஒற்றை இயக்கப்பட்ட வெளியீட்டின் குறைந்த மின்மறுப்பு பஸ் வரியை உயர் அல்லது குறைந்த லாஜிக் நிலைக்கு இயக்கும்.
அதிக மின்விசிறி டோட்டெம்-துருவ வெளியீடுகள் திறமையான செயல்திறனை உறுதி செய்கின்றன, வழக்கமான மின் சிதறல் 35 மெகாவாட் ஆகும்.
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
