74LS197 நிலை முன்னமைக்கக்கூடிய சிற்றலை கவுண்டர்கள் IC
குறைந்த மின் நுகர்வு மற்றும் அதிக எண்ணும் விகிதங்களைக் கொண்ட மாடுலோ-16 பைனரி கவுண்டர்.
- விநியோக மின்னழுத்தம்: 4.75 - 5.25V
- உள்ளீடு உயர் மின்னழுத்தம்: 2.0V
- உள்ளீடு குறைந்த மின்னழுத்தம்: 0.8V
- உள்ளீட்டு கிளாம்ப் டையோடு மின்னழுத்தம்: -1.5V
- வெளியீடு உயர் மின்னழுத்தம்: 3.5V
- வெளியீடு குறைந்த மின்னழுத்தம்: 0.4V
- ஷார்ட் சர்க்யூட் மின்னோட்டம்: -100mA
- மின்சாரம் வழங்கும் மின்னோட்டம்: 27mA
சிறந்த அம்சங்கள்:
- குறைந்த மின் நுகர்வு - 80mW
- அதிக எண்ணிக்கை விகிதங்கள் - 70 மெகா ஹெர்ட்ஸ்
- எண்ணும் முறைகளின் தேர்வு - BCD, இரு-குயினரி, பைனரி
- ஒத்திசைவற்ற முன்னமைக்கப்பட்ட அட்டவணை
74LS197, இரண்டால் வகுத்தல் மற்றும் எட்டு ஆல் வகுத்தல் பிரிவுகளைக் கொண்டுள்ளது, இவை ஒன்றிணைந்து ஒரு மாடுலோ-16 பைனரி கவுண்டரை உருவாக்கலாம். குறைந்த சக்தி கொண்ட ஷாட்கி தொழில்நுட்பம் 70 மெகா ஹெர்ட்ஸ் வழக்கமான எண்ணிக்கை விகிதங்களையும் 80 மெகாவாட் மட்டுமே மின் சிதறலையும் அடையப் பயன்படுகிறது. சுற்று வகைகளில் மாஸ்டர் ரீசெட் (MR) உள்ளீடு உள்ளது, இது மற்ற அனைத்து உள்ளீடுகளையும் மேலெழுதுகிறது மற்றும் ஒத்திசைவற்ற முறையில் அனைத்து வெளியீடுகளையும் குறைவாக கட்டாயப்படுத்துகிறது. ஒரு இணை சுமை உள்ளீடு (PL) கடிகார செயல்பாடுகளை மேலெழுதுகிறது மற்றும் இணை தரவு உள்ளீடுகளில் (Pn) உள்ள தரவை ஃபிளிப்-ஃப்ளாப்களில் ஒத்திசைவற்ற முறையில் ஏற்றுகிறது. இந்த முன்னமைக்கப்பட்ட அம்சம் சுற்றுகளை நிரல்படுத்தக்கூடிய கவுண்டர்களாகப் பயன்படுத்தக்கூடியதாக ஆக்குகிறது. சுற்றுகளை 4-பிட் லாட்சுகளாகவும் பயன்படுத்தலாம், PL குறைவாக இருக்கும்போது இணை தரவு உள்ளீடுகளிலிருந்து தரவை ஏற்றுகிறது மற்றும் PL அதிகமாக இருக்கும்போது தரவை சேமிக்கிறது.

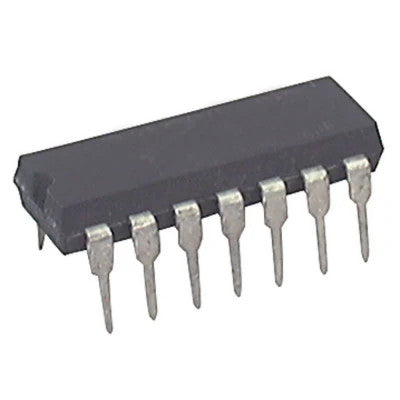

தொகுப்பில் உள்ளவை: 1 X 74LS197 நிலை முன்னமைக்கக்கூடிய சிற்றலை கவுண்டர்கள் IC (74197) DIP-14 தொகுப்பு
படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
