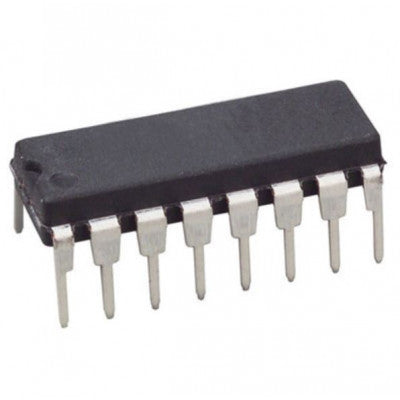

74LS194 இருதிசை மாற்றப் பதிவு
ஒரு சிஸ்டம் வடிவமைப்பாளர் ஒரு ஷிப்ட் பதிவேட்டில் விரும்பும் அனைத்து அம்சங்களையும் இணைக்க வடிவமைக்கப்பட்டுள்ளது.
- விநியோக மின்னழுத்தம் (VCC): 7 V
- உள்ளீட்டு மின்னழுத்தம் (VI): 7 V
- இயக்கப்படும் காற்று இல்லாத வெப்பநிலை வரம்பு: 0°C முதல் +70°C வரை
- சேமிப்பு வெப்பநிலை வரம்பு: -65°C முதல் +150°C வரை
அம்சங்கள்:
- இணையான உள்ளீடுகள் மற்றும் வெளியீடுகள்
- நான்கு இயக்க முறைகள்: ஒத்திசைவான இணை சுமை, வலது மாற்றம், இடது மாற்றம், எதுவும் செய்யாதே
- நேர்மறை விளிம்பு-தூண்டப்பட்ட கடிகாரம்
- நேரடி மேலெழுதல் தெளிவானது
74LS194 இருதிசை மாற்றப் பதிவேட்டில் நான்கு தனித்துவமான செயல்பாட்டு முறைகள் உள்ளன:
- இணை (பரந்த) சுமை
- வலதுபுறம் நகர்த்தவும் (QA திசையில் QD நோக்கி)
- இடதுபுறம் நகர்த்து (QD திசையில் QA நோக்கி)
- இன்ஹிபிட் கடிகாரம் (எதுவும் செய்யாதே)
நான்கு பிட் தரவைப் பயன்படுத்துவதன் மூலமும், பயன்முறை கட்டுப்பாட்டு உள்ளீடுகளான S0 மற்றும் S1 இரண்டையும் உயர்வாக அமைப்பதன் மூலமும் ஒத்திசைவான இணையான ஏற்றுதல் அடையப்படுகிறது. தரவு தொடர்புடைய ஃபிளிப்-ஃப்ளாப்களில் ஏற்றப்பட்டு, கடிகார உள்ளீட்டின் நேர்மறை மாற்றத்திற்குப் பிறகு வெளியீடுகளில் தோன்றும். ஏற்றும்போது தொடர் தரவு ஓட்டம் தடுக்கப்படுகிறது.
S0 அதிகமாகவும் S1 குறைவாகவும் இருக்கும்போது கடிகார துடிப்பின் உயரும் விளிம்புடன் ஒத்திசைவாக வலதுபுறம் மாற்றுதல் அடையப்படுகிறது. இந்த பயன்முறைக்கான சீரியல் தரவு ஷிப்ட்-ரைட் தரவு உள்ளீட்டில் உள்ளிடப்படும். S0 குறைவாகவும் S1 அதிகமாகவும் இருக்கும்போது, தரவு ஒத்திசைவாக இடதுபுறமாக மாறுகிறது, மேலும் புதிய தரவு ஷிப்ட்-இடது சீரியல் உள்ளீட்டில் உள்ளிடப்படும். இரண்டு பயன்முறை கட்டுப்பாட்டு உள்ளீடுகளும் குறைவாக இருக்கும்போது ஃபிளிப்-ஃப்ளாப்பின் கடிகாரம் தடுக்கப்படுகிறது.
