74LS189 64-பிட் ரேம்
16-வார்த்தைகள் கொண்ட 4-பிட் வரிசை அமைப்புடன் கூடிய அதிவேக 64-பிட் ரேம்.
- சின்ன அளவுரு: குறைந்தபட்ச அதிகபட்ச அலகுகள் நிபந்தனைகள்
- VOL வெளியீடு குறைந்த மின்னழுத்தம்: 0.4 0.5 V VCC= குறைந்தபட்சம் lOL = 16 mA (S189) XC lOL = 16 mA (74LS189)
- VOH வெளியீடு உயர் மின்னழுத்தம்: 2.8 2.8 V VCC= குறைந்தபட்சம் lOL = 0.4 mA (LS189) XC lOL = 6.5 mA (74LS189)
- IOS வெளியீட்டு ஷார்ட் சர்க்யூட் மின்னோட்டம்: -80 mA Vcc = அதிகபட்சம்
- ஐ.சி.சி பவர் சப்ளை மின்னோட்டம்: 40 mA Vcc = அதிகபட்சம்; WE, CS, Gnd
அம்சங்கள்:
- டேட்டா பஸ் பயன்பாடுகளுக்கான 3-நிலை வெளியீடுகள்
- இடையக உள்ளீடுகள் ஏற்றுதலைக் குறைக்கின்றன
- சிப்பில் முகவரி டிகோடிங்
- டையோடு இறுக்கப்பட்ட உள்ளீடுகள் ஒலிப்பதைக் குறைக்கின்றன
74LS189 என்பது 16-வார்த்தைகளால் 4-பிட் வரிசையாக ஒழுங்கமைக்கப்பட்ட அதிவேக 64-பிட் ரேம் ஆகும். முகவரி உள்ளீடுகள் ஏற்றப்படுவதைக் குறைக்க இடையகப்படுத்தப்படுகின்றன மற்றும் சிப்பில் முழுமையாக டிகோட் செய்யப்படுகின்றன. வெளியீடுகள் 3-நிலையில் உள்ளன மற்றும் சிப் செலக்ட் (CS) உள்ளீடு அதிகமாக இருக்கும் போதெல்லாம் உயர் மின்மறுப்பு நிலையில் இருக்கும். வெளியீடுகள் வாசிப்பு பயன்முறையில் மட்டுமே செயலில் இருக்கும் மற்றும் வெளியீட்டுத் தரவு சேமிக்கப்பட்ட தரவின் நிரப்பியாகும்.
தொடர்புடைய ஆவணம்: 74LS189 IC தரவுத்தாள்

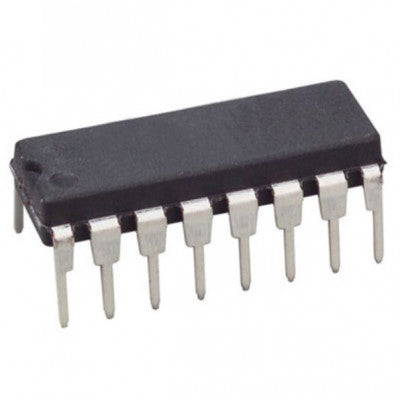

படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
