74LS175 அதிவேக குவாட் டி ஃபிளிப்-ஃப்ளாப்
அதிவேக செயல்திறனுடன் பொதுவான ஃபிளிப்-ஃப்ளாப் தேவைகளுக்கான பல்துறை தீர்வு.
- விநியோக மின்னழுத்தம்: 4.75 - 5.25V
- உள்ளீடு உயர் மின்னழுத்தம்: 2.0V
- உள்ளீடு குறைந்த மின்னழுத்தம்: 0.8V
- உள்ளீட்டு கிளாம்ப் டையோடு மின்னழுத்தம்: -1.5V
- வெளியீடு உயர் மின்னழுத்தம்: 3.5V
- வெளியீடு குறைந்த மின்னழுத்தம்: 0.5V
- ஷார்ட் சர்க்யூட் மின்னோட்டம்: -100mA
- மின்சாரம் வழங்கும் மின்னோட்டம்: 18mA
சிறந்த அம்சங்கள்:
- எட்ஜ்-தூண்டப்பட்ட D-வகை உள்ளீடுகள்
- பஃபர்டு-பாசிட்டிவ் எட்ஜ்-டிரிகர்டு கடிகாரம்
- கடிகாரம் முதல் வெளியீடு வரை 30 ns தாமதங்கள்
- ஒத்திசைவற்ற பொதுவான மீட்டமைப்பு
74LS175 என்பது கடிகாரம் மற்றும் தெளிவான உள்ளீடுகள் பொதுவாகக் காணப்படும் பொதுவான ஃபிளிப்-ஃப்ளாப் தேவைகளுக்காக வடிவமைக்கப்பட்ட ஒரு அதிவேக குவாட் டி ஃபிளிப்-ஃப்ளாப் ஆகும். இந்த சாதனம் LOW முதல் HIGH கடிகார மாற்றத்தின் போது D உள்ளீடுகள் பற்றிய தகவல்களைச் சேமிக்கிறது. இது ஒவ்வொரு ஃபிளிப்-ஃப்ளாப்பிற்கும் உண்மை மற்றும் நிரப்பப்பட்ட வெளியீடுகளை வழங்குகிறது. கூடுதலாக, ஒரு மாஸ்டர் ரீசெட் உள்ளீடு, LOW இருக்கும்போது கடிகாரம் அல்லது D உள்ளீடுகளைப் பொருட்படுத்தாமல் அனைத்து ஃபிளிப்-ஃப்ளாப்களையும் மீட்டமைக்க அனுமதிக்கிறது. LS175 அதிவேகத்திற்கான ஷாட்கி தடை டையோடு செயல்முறையைப் பயன்படுத்தி உருவாக்கப்பட்டது மற்றும் அனைத்து மோட்டோரோலா TTL குடும்பங்களுடனும் முழுமையாக இணக்கமாக உள்ளது.

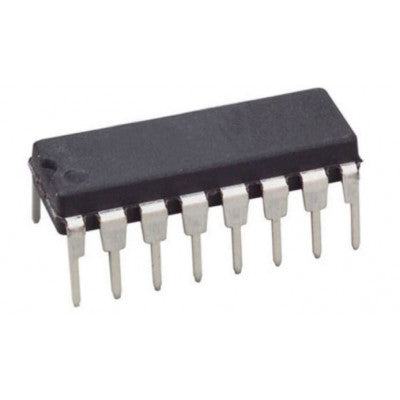

தொகுப்பில் உள்ளவை: 1 X 74LS175 குவாட் D ஃபிளிப்-ஃப்ளாப் ஐசி (74175) DIP-16 தொகுப்பு
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
