74LS170 அதிவேக 4x4 பதிவு கோப்பு
ஒரே நேரத்தில் படிக்க/எழுத செயல்பாட்டைக் கொண்ட அதிவேக, குறைந்த சக்தி கொண்ட பதிவு கோப்பு.
- தொழில்நுட்ப குடும்பம்: எல்.எஸ்.
- மதிப்பீடு: பட்டியல்
- விநியோக மின்னழுத்தம்: 5.25V
- பெயரளவு மின்னழுத்தத்தில் அதிர்வெண்: 35 மெகா ஹெர்ட்ஸ்
- வழக்கமான பரவல் தாமதம்: 21ns
- ஒரே நேரத்தில் படிக்க/எழுத செயல்பாடு
- n-Bits இன் 512 வார்த்தைகளுக்கு விரிவாக்கக்கூடியது
- வழக்கமான அணுகல் நேரம் 20 ns
- விரிவாக்கத்திற்கான குறைந்த கசிவு திறந்த-சேகரிப்பான் வெளியீடுகள்
- வழக்கமான மின் சிதறல் 125 மெகாவாட்
- ESD பாதுகாப்பு
- இயக்க வெப்பநிலை: 0ºC முதல் 70ºC வரை
அம்சங்கள்:
- ஒரே நேரத்தில் படிக்க/எழுத செயல்பாடு
- n-Bits இன் 512 வார்த்தைகளுக்கு விரிவாக்கக்கூடியது
- வழக்கமான அணுகல் நேரம் 20 ns
- விரிவாக்கத்திற்கான குறைந்த கசிவு திறந்த-சேகரிப்பான் வெளியீடுகள்
74LS170 என்பது ஒரு அதிவேக, குறைந்த சக்தி கொண்ட 4 x 4 பதிவு கோப்பாகும், இது நான்கு சொற்களால் நான்கு பிட்களாக ஒழுங்கமைக்கப்பட்டுள்ளது. முகவரி மற்றும் செயல்படுத்தல் ஆகிய இரண்டையும் தனித்தனி படிக்க மற்றும் எழுதும் உள்ளீடுகள், ஒரே நேரத்தில் படிக்க மற்றும் எழுதும் செயல்பாட்டை அனுமதிக்கின்றன. திறந்த-சேகரிப்பான் வெளியீடுகள் கம்பி-AND உள்ளமைவில் 128 வெளியீடுகளை இணைக்க உதவுகின்றன, இதனால் சொல் திறனை 512 சொற்களாக அதிகரிக்க முடியும். இந்த சாதனங்களில் எத்தனையையும் இணையாக இயக்கலாம், இதனால் n-பிட் நீளத்தை உருவாக்க முடியும். 74LS670 இந்த சாதனத்தைப் போன்ற செயல்பாட்டை வழங்குகிறது, ஆனால் இது 3-நிலை வெளியீடுகளைக் கொண்டுள்ளது.
பயன்பாடுகள்: சீரற்ற அணுகல் பதிவு கோப்புகள் ஸ்க்ராட்ச்-பேட் நினைவகங்களுக்கு ஏற்றவை. இந்த செயல்பாடு வெவ்வேறு கட்டுப்படுத்திகள் அல்லது செயலிகளுக்கு இடையேயான தொடர்புக்கு அல்லது தற்காலிக வேகமான சேமிப்பகமாக பயனுள்ளதாக இருக்கும்.

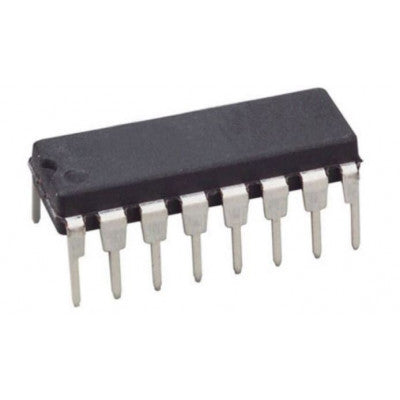

தொகுப்பில் உள்ளவை: 1 X 74LS170 IC - (SMD தொகுப்பு) குறைந்த சக்தி கொண்ட 4x4 பதிவு IC (74170 IC)
* படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
