74LS154 ஐசி
TTL சர்க்யூட்ரியுடன் கூடிய 4-லைன்-டு-16-லைன் டிகோடர்
- விநியோக மின்னழுத்தம் (VCC): 7 V
- உள்ளீட்டு மின்னழுத்தம் (VI): 7 V
- இயக்கப்படும் காற்று இல்லாத வெப்பநிலை வரம்பு: 0°C முதல் +70°C வரை
- சேமிப்பு வெப்பநிலை வரம்பு: -65°C முதல் +150°C வரை
- தொடர்புடைய ஆவணம்: 74LS154 IC தரவுத்தாள்
அம்சங்கள்:
- 4 பைனரி-குறியிடப்பட்ட உள்ளீடுகளை 16 வெளியீடுகளில் 1 ஆக டிகோட் செய்கிறது.
- 1 உள்ளீட்டு வரியிலிருந்து 16 வெளியீடுகளில் ஏதேனும் ஒன்றிற்கு தரவை விநியோகிக்கிறது.
- உள்ளீட்டு கிளாம்பிங் டையோட்கள் கணினி வடிவமைப்பை எளிதாக்குகின்றன
- அதிக விசிறி-வெளியேற்றம், குறைந்த-மின்மறுப்பு, டோட்டெம்-துருவ வெளியீடுகள்
இந்த 4-வரி-க்கு-16-வரி டிகோடர்கள் ஒவ்வொன்றும், ஸ்ட்ரோப் உள்ளீடுகள், G1 மற்றும் G2 இரண்டும் குறைவாக இருக்கும்போது, பதினாறு பரஸ்பர பிரத்தியேக வெளியீடுகளில் ஒன்றில் நான்கு பைனரி-குறியிடப்பட்ட உள்ளீடுகளை டிகோட் செய்ய TTL சுற்றுகளைப் பயன்படுத்துகின்றன. வெளியீட்டு வரியை நிவர்த்தி செய்ய 4 உள்ளீட்டு வரிகளைப் பயன்படுத்துவதன் மூலம், ஸ்ட்ரோப் உள்ளீடுகளில் ஒன்றிலிருந்து தரவை மற்ற ஸ்ட்ரோப் உள்ளீடு LOW உடன் அனுப்புவதன் மூலம் டீமல்டிபிளெக்சிங் செயல்பாடு செய்யப்படுகிறது. இரண்டு ஸ்ட்ரோப் உள்ளீடுகளும் அதிகமாக இருக்கும்போது, அனைத்து வெளியீடுகளும் அதிகமாக இருக்கும். இந்த டீமல்டிபிளெக்சர்கள் உயர் செயல்திறன் கொண்ட நினைவக டிகோடர்களை செயல்படுத்துவதற்கு மிகவும் பொருத்தமானவை. அனைத்து உள்ளீடுகளும் இடையகப்படுத்தப்பட்டுள்ளன, மேலும் டிரான்ஸ்மிஷன்-வரி விளைவுகளைக் குறைக்கவும், அதன் மூலம் கணினி வடிவமைப்பை எளிதாக்கவும் உள்ளீட்டு கிளாம்பிங் டையோட்கள் வழங்கப்படுகின்றன.
வழக்கமான பரவல் தாமதம்: 3 லாஜிக் நிலைகள் 23 ns ஸ்ட்ரோப் 19 ns. வழக்கமான மின் சிதறல்: 45 mW.

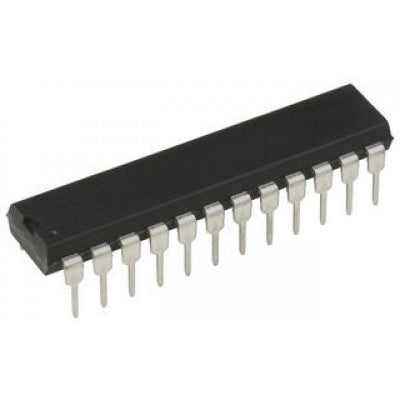

*படங்கள் விளக்கத்திற்காக மட்டுமே; உண்மையான தயாரிப்பு மாறுபடலாம்.
